Полная система эхолокации и навигации
Установка эхолота и картплоттера на катер
Устанавливаем эхолоты и картплоттеры на катера и лодки, монтируем транцевые датчики CHIRP, DownScan и SideScan, подключаем картографию, внешние GPS-компасы и сеть NMEA 2000. Проектируем систему целиком: от положения датчика и экранов до питания, курсовых данных и точного позиционирования на найденных под водой объектах.
Почему одной установки экрана недостаточно
Даже дорогой эхолот не раскроет свои возможности без правильно установленного датчика, детализированной карты и внешнего источника курса. Базовая комплектация часто ограничивается дисплеем и примитивной береговой линией. Чтобы система действительно помогала искать рыбу, находить структуру и точно возвращаться на отмеченную точку, необходимо собрать все компоненты в единую рабочую архитектуру.
Типы эхолокационного сканирования
Каждый режим решает свою задачу, а современные датчики объединяют несколько технологий в одном корпусе.
CHIRP
Базовое сканирование под лодкой. Показывает глубину, дно и цели непосредственно в вертикальном секторе.
DownScan
Формирует более детальную картину структуры и объектов непосредственно под судном.
SideScan
Показывает дно слева и справа от лодки, позволяя искать объекты вне линии движения.
Датчики 3-в-1
Объединяют CHIRP, нижнее и боковое сканирование в одном транцевом датчике.
Навигация
Картплоттер отображает положение судна, маршруты, точки и данные картографии.
Данные курса
Внешний компас показывает реальное направление носа, даже когда лодка стоит.
SideScan дает главную тактическую ценность
Обычный эхолот показывает только то, над чем прошла лодка. Боковое сканирование расширяет поиск на десятки метров влево и вправо, помогая находить коряги, бровки, камни, затопленные объекты и рыбу вне траектории движения. Рыболов быстрее обследует акваторию и отмечает перспективные места без необходимости проходить непосредственно над каждой целью.
Почему встроенной карты часто недостаточно
Базовая картография обычно показывает только общий контур берега и не дает полноценной информации о глубинах.
Базовая картография
Встроенная карта может содержать береговую линию, крупные населенные пункты и минимальный набор объектов. На многих водоемах отсутствуют изобаты, подробные глубины, фарватеры и локальная структура.
Для обычной ориентации этого может быть достаточно, но для точной рыболовной навигации возможностей мало.
Специализированные карты
Детализированные карты содержат глубины, изобаты, навигационные объекты и данные по конкретным водоемам или регионам.
Они позволяют заранее анализировать рельеф, строить маршруты и связывать найденные эхолотом объекты с понятной навигационной картиной.
Без внешнего компаса карта начинает вращаться на остановке
Во время движения картплоттер вычисляет курс по последовательности GPS-координат. Когда лодка останавливается, вектор движения исчезает, и прибор не знает, куда направлен нос. Карта начинает хаотично поворачиваться, а отмеченная на SideScan точка оказывается то слева, то справа на экране. Это практически лишает рыболова возможности точно спозиционироваться относительно объекта.
Роль внешнего GPS-компаса
Внешний датчик курса стабилизирует ориентацию карты и делает точное позиционирование предсказуемым.
Стабильная карта
Ориентация не меняется произвольно при остановке или дрейфе.
Реальное направление носа
На экране видно, куда фактически направлена лодка, а не только куда она двигалась ранее.
Точная работа с точками
Проще понять, в какую сторону смещаться относительно найденного объекта.
Работа на малой скорости
Курс остается корректным даже тогда, когда GPS не может вычислить направление по движению.
Единые данные в сети
Курс может использоваться несколькими картплоттерами и другими приборами.
Подготовка к расширению
Корректный курс нужен для радара, автопилота и других навигационных систем.
Полная система строится через NMEA 2000
Сеть NMEA 2000 объединяет картплоттер, GPS-компас, датчики курса и другие совместимые устройства. Это позволяет использовать единые источники координат, курса и навигационных данных на всех экранах, а также избежать дублирования и конфликтов.
Современные датчики 3-в-1
Один корпус может объединять базовый эхолот, нижнее и боковое сканирование.
Lowrance Active Imaging 3-in-1
Совмещает CHIRP, DownScan и SideScan, позволяя использовать единый транцевый датчик для основных режимов поиска.
При установке особенно важно обеспечить правильное положение относительно днища, отсутствие перекрытия лучей и минимальную турбулентность.
Garmin GT56
Универсальный датчик для традиционного, нижнего и бокового сканирования в экосистеме Garmin.
Качество изображения напрямую зависит от высоты, угла установки и чистоты потока воды под датчиком.
Как устанавливается транцевый датчик
Ошибка в несколько сантиметров или неправильный угол могут заметно ухудшить изображение.
Выбор зоны чистой воды
Датчик размещается там, где поток не насыщен пузырьками и турбулентностью.
Положение по высоте
Рабочая поверхность должна стабильно находиться в потоке воды на нужных скоростях.
Горизонт датчика
Правильный угол влияет на симметрию и точность бокового изображения.
Свободные лучи
Ступеньки, реданы, мотор и другие элементы не должны перекрывать сектор сканирования.
Безопасная проводка
Кабель защищается от перегиба, истирания и контакта с подвижными частями.
Проверка на воде
Финальное положение оценивается по реальному изображению и скорости.
Датчик не всегда входит в комплект эхолота
При покупке необходимо внимательно проверять комплектацию. Один и тот же картплоттер может продаваться отдельно, с базовым датчиком или с конкретным комплектом 3-в-1. Если датчика нет, его потребуется приобрести отдельно, а монтаж транцевого датчика рассчитывается как самостоятельная работа.
Установка одного или нескольких экранов
Эргономика консоли влияет не меньше, чем технические характеристики дисплея.
Один картплоттер
Экран размещается так, чтобы хорошо читаться с рабочего места, не перекрывать обзор, не мешать штурвалу и органам управления.
Учитываются угол наклона, солнечные блики, доступ к кнопкам и возможность снятия прибора.

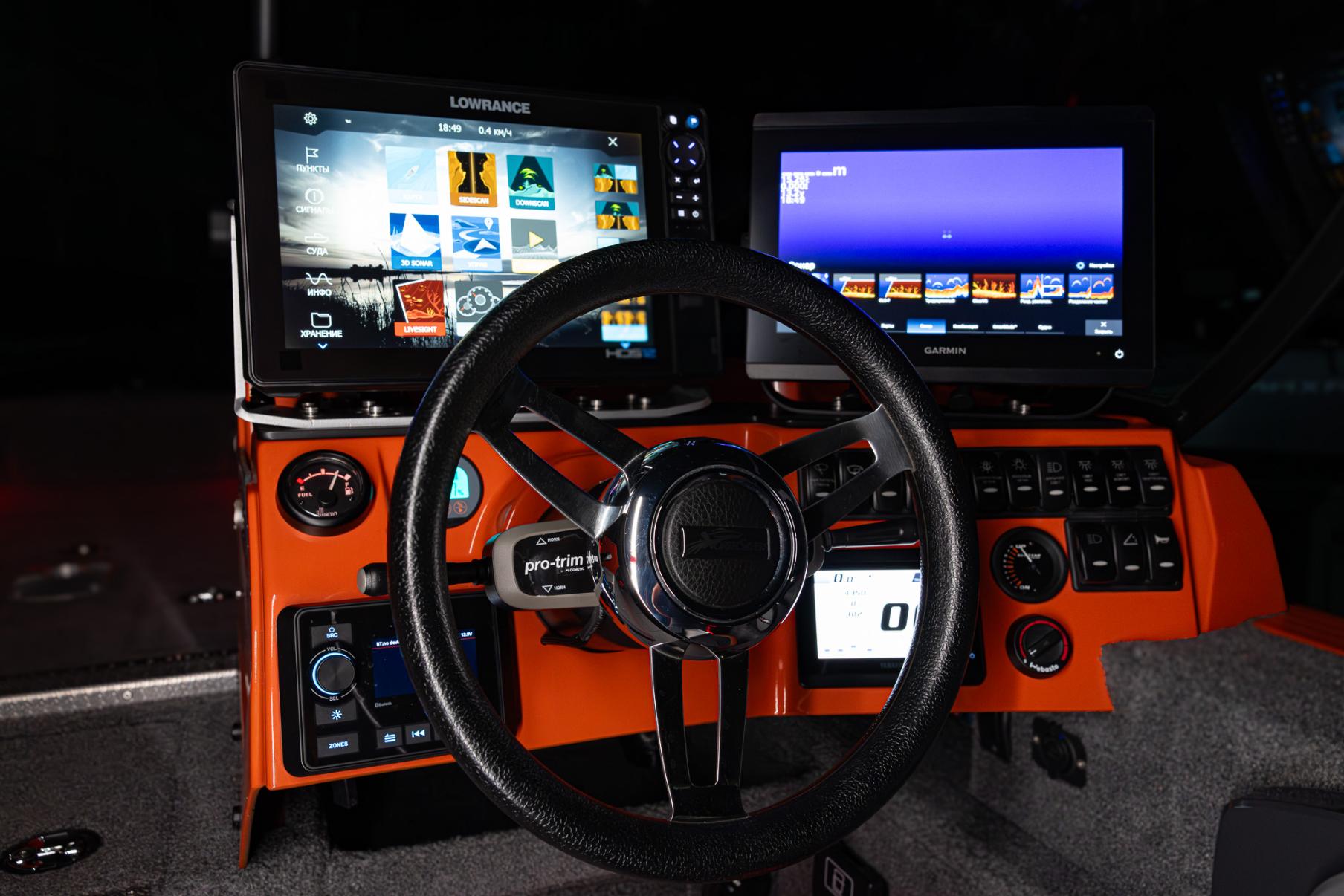

Два и более экрана
Стандартные крепления часто не позволяют установить два крупных дисплея ровно и удобно. Для таких случаев изготавливается кастомный кронштейн, который фиксирует экраны в единой плоскости и освобождает место на консоли.
Такая компоновка позволяет одновременно держать на экране карту, SideScan, обычный эхолот или живой сонар.
Этапы установки
Система проектируется под конкретную лодку, задачи рыболова и состав оборудования.
-
Осмотр и проектирование
Определяем места экранов, датчика, компаса, сети и кабельных трасс.
-
Монтаж оборудования
Устанавливаем картплоттеры, транцевый датчик и крепления.
-
Подключение системы
Выполняем питание, сеть NMEA 2000, подключение компаса и картографии.
-
Настройка на воде
Проверяем изображение, курс, карты и позиционирование на точке.
Что может входить в услугу
- подбор эхолота и картплоттера;
- проверка комплектации;
- подбор датчика 3-в-1;
- установка транцевого датчика;
- монтаж одного или нескольких экранов;
- изготовление кастомного кронштейна;
- прокладка силовой проводки;
- установка предохранителей;
- монтаж сети NMEA 2000;
- установка GPS-компаса;
- настройка источников курса и координат;
- установка навигационных карт;
- обновление программного обеспечения;
- настройка CHIRP, DownScan и SideScan;
- испытание системы на воде.
Что проверяется после монтажа
- стабильность питания;
- качество изображения CHIRP;
- детализация DownScan;
- симметрия SideScan;
- отсутствие турбулентных помех;
- работа на разных скоростях;
- корректность картографии;
- стабильность карты на остановке;
- направление носа на экране;
- доступность данных NMEA 2000;
- сохранение путевых точек;
- точность возврата к объекту;
- удобство обзора экранов;
- надежность креплений;
- герметичность кабельных проходов.
Единая брендовая экосистема работает стабильнее
Приборы одного производителя проще объединять, обновлять и настраивать. Картплоттеры, датчики, GPS-компасы и дополнительные модули обычно используют общую логику меню, совместимые протоколы и фирменные сетевые решения.
Популярные бренды и компоненты
Конкретная конфигурация подбирается по задачам, бюджету и уже установленному оборудованию.
От чего зависит стоимость установки
Цена зависит от количества экранов, модели датчика, сложности транцевого монтажа, длины кабельных трасс, состояния электрики, необходимости сети NMEA 2000, установки GPS-компаса, картографии и изготовления индивидуального кронштейна.
Дополнительно могут потребоваться кабели, тройники NMEA 2000, предохранители, выключатели, гермовводы и монтажные площадки.
Когда нужна предварительная диагностика
- неизвестна комплектация эхолота;
- датчик уже установлен, но изображение плохое;
- карта вращается при остановке;
- на консоли не помещаются два экрана;
- используются приборы разных брендов;
- нет сети NMEA 2000;
- есть электрические помехи;
- экран перезагружается под нагрузкой;
- нужно перенести оборудование с другой лодки.
Ответы на частые вопросы
Основные вопросы о выборе, установке, настройке и эксплуатации эхолотов и картплоттеров.
Чем эхолот отличается от картплоттера?
Эхолот показывает подводную обстановку, а картплоттер отвечает за навигационную карту, маршруты, точки и положение судна. Современные приборы часто совмещают обе функции.
Что такое CHIRP?
Это традиционное эхолокационное сканирование, которое показывает глубину, дно и цели под лодкой.
Для чего нужен DownScan?
Он формирует более детальное изображение структуры и объектов непосредственно под судном.
Почему SideScan считается самым полезным?
Он позволяет видеть объекты слева и справа от лодки, значительно увеличивая ширину поиска.
Можно ли отметить точку прямо на SideScan?
Да, совместимые приборы позволяют поставить путевую точку на найденном объекте прямо с бокового изображения.
Входит ли датчик в комплект эхолота?
Не всегда. Комплектацию необходимо проверять до покупки, потому что один и тот же прибор может продаваться с разными датчиками или без них.
Можно ли установить датчик самостоятельно?
Можно, но неправильная высота, угол или место могут ухудшить изображение и вызвать помехи.
Почему SideScan показывает одну сторону хуже?
Луч может перекрываться мотором, ступенькой корпуса или самим транцем. Также причиной бывает неправильный угол датчика.
Почему эхолот теряет дно на скорости?
Чаще всего датчик попадает в турбулентный поток или установлен слишком высоко.
Нужны ли платные навигационные карты?
Для полноценной рыболовной навигации они часто необходимы, потому что базовая карта может не содержать глубин и изобат.
Почему карта вращается на остановке?
Без внешнего датчика курса прибор не знает, куда направлен нос лодки, и пытается вычислять направление по случайным изменениям GPS-координат.
Зачем нужен Garmin 24XD или Lowrance Point-1?
Эти устройства передают координаты и данные курса, стабилизируя карту и направление носа при остановке.
Нужна ли сеть NMEA 2000?
Она нужна для обмена данными между GPS-компасом, картплоттерами и другими совместимыми устройствами.
Можно ли подключить один компас к двум экранам?
Да, если оба прибора находятся в одной корректно построенной сети NMEA 2000.
Можно ли ставить эхолоты разных брендов?
Можно, но единая брендовая экосистема обычно проще в настройке, обновлении и обмене данными.
Что лучше: один большой экран или два?
Зависит от задач. Два экрана удобны, если нужно постоянно видеть карту и эхолот или несколько режимов одновременно.
Зачем нужен кастомный кронштейн?
Он позволяет ровно и надежно разместить несколько крупных экранов, когда стандартные крепления не подходят по геометрии консоли.
Нужна ли настройка после установки?
Да. Проверяются режимы сканирования, источники GPS и курса, картография, масштаб, чувствительность и изображение на воде.
Можно ли перенести эхолот на другую лодку?
Да, но транцевый датчик, крепления, электрика и сеть проектируются заново под новую компоновку.
От чего зависит стоимость установки?
От количества приборов, типа датчика, сложности транца, длины проводки, необходимости компаса, NMEA 2000, картографии и индивидуальных кронштейнов.
