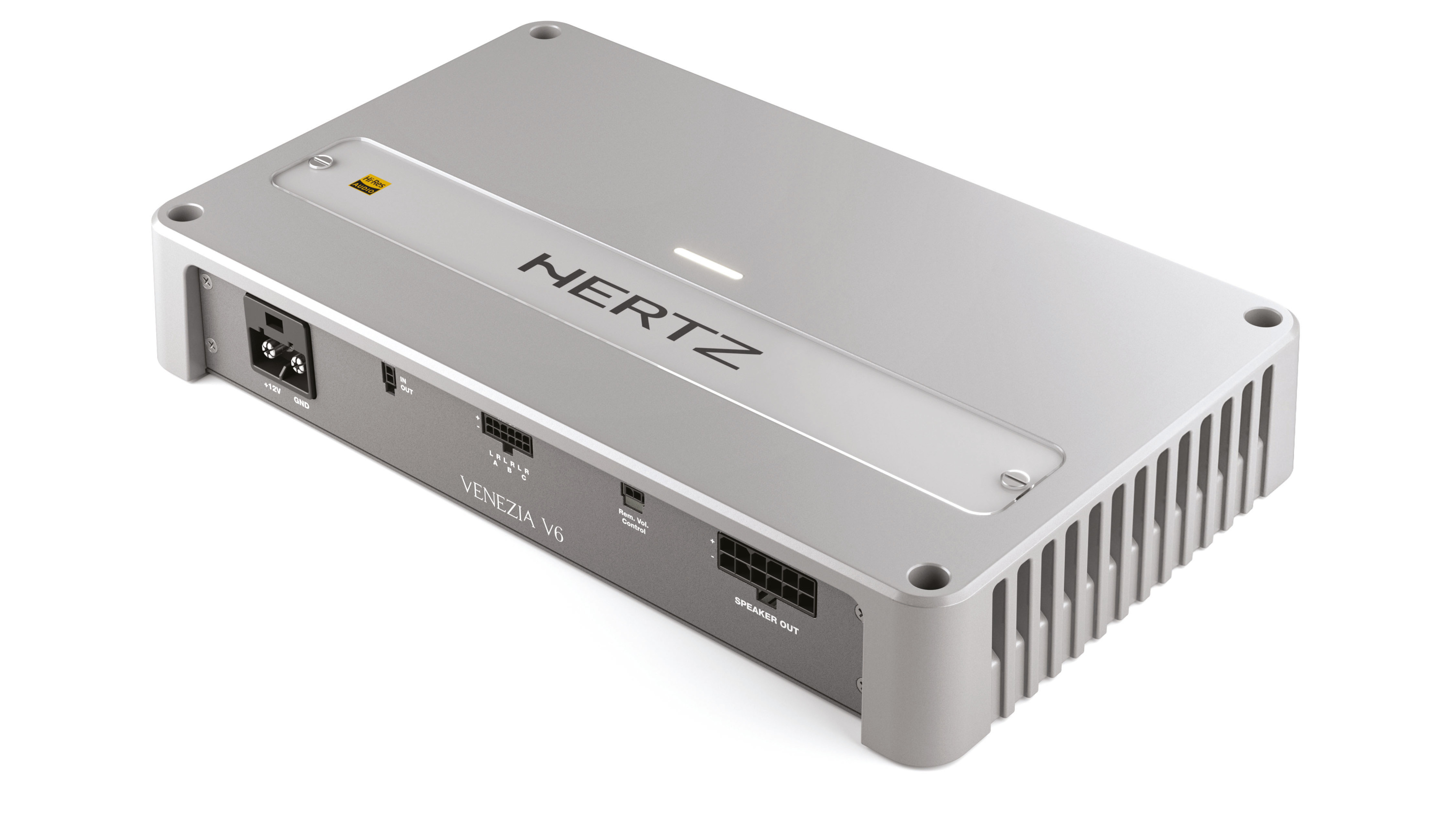

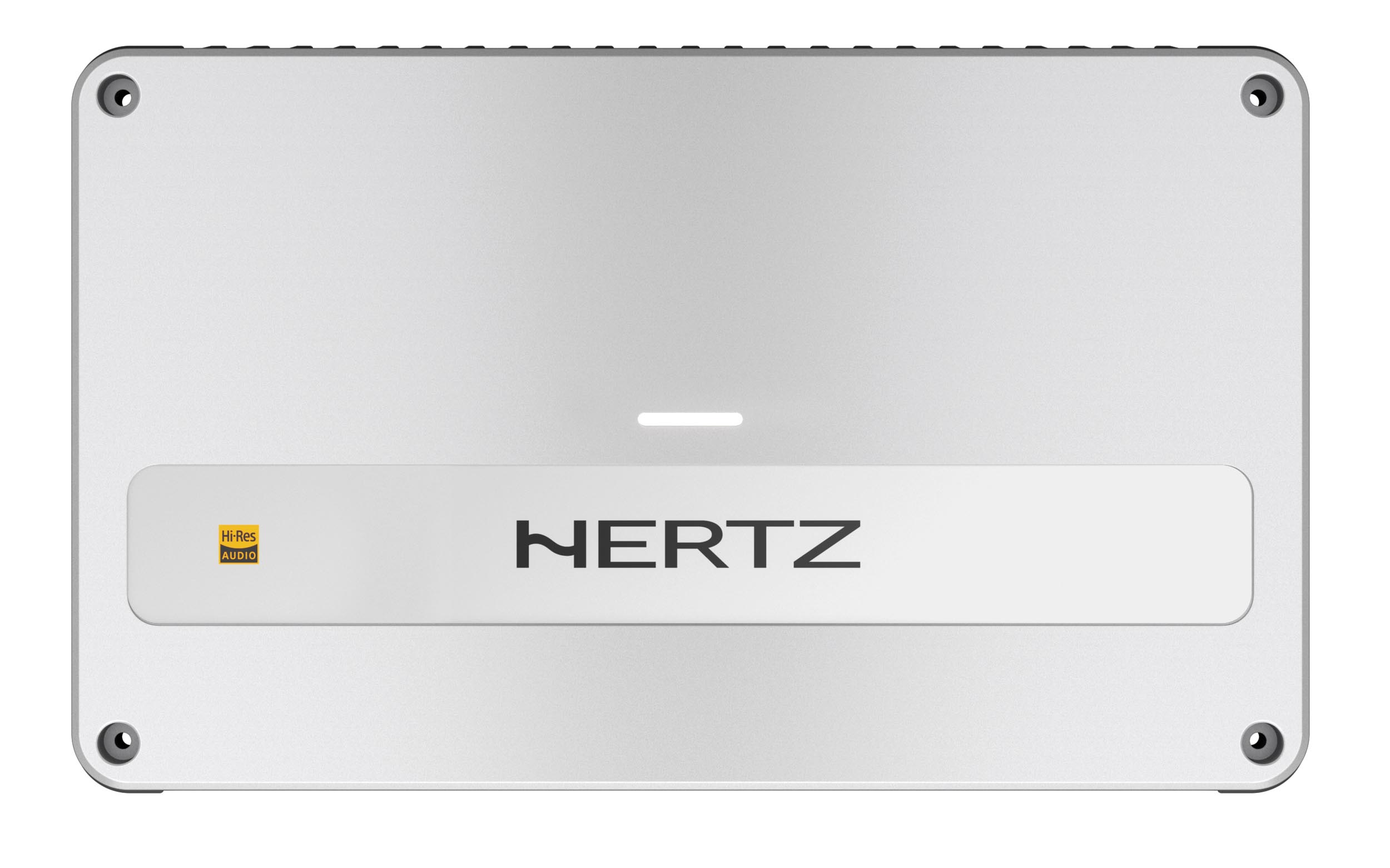

Hertz VENEZIA V6 — первый шестиканальный морской усилитель Hertz, обеспечивающий 6 × 160 Вт RMS при 4 Ом или 6 × 290 Вт RMS при 2 Ом. Мостовое подключение позволяет получить до 3 × 580 Вт RMS при 4 Ом. Технология Advanced Class D, Hi-Res-сертифицированные аудиохарактеристики, независимые кроссоверы трёх групп каналов, дифференциальные входы и защита IPX2 делают V6 основой мощной многозонной аудиосистемы для катера или яхты.
Hertz VENEZIA V6 — шестиканальный усилитель морской серии Venezia, предназначенный для мощных аудиосистем с несколькими парами динамиков, различными зонами прослушивания и гибкими схемами подключения.
Каждый из шести каналов развивает 160 Вт RMS при 4 Ом или 290 Вт RMS при 2 Ом. Максимальная суммарная мощность составляет 1740 Вт RMS при напряжении питания 14,4 В и THD 1%.
Возможность объединения каналов в мостовые пары позволяет использовать усилитель не только для шести отдельных акустических каналов, но и для более мощных двух-, трёх- и четырёхканальных конфигураций. В режиме трёх мостовых пар V6 обеспечивает 3 × 580 Вт RMS при 4 Ом.
Технология Hertz ADC — Advanced Class D обеспечивает высокую эффективность, снижает тепловые потери и помогает рационально использовать энергию бортовой сети. Усилитель имеет Hi-Res-сертифицированные аудиохарактеристики и разработан для морской эксплуатации.
VENEZIA V6 предоставляет шесть независимых усилительных каналов. Каждый развивает 160 Вт RMS при 4 Ом и 290 Вт RMS при 2 Ом, позволяя подключать несколько пар морской акустики без использования нескольких отдельных усилителей.
Каналы можно объединять в мостовые пары. Каждая пара обеспечивает 580 Вт RMS при нагрузке 4 Ом. Доступны конфигурации с одной, двумя или тремя мостовыми парами.
Фирменная архитектура Advanced Class D сочетает высокую выходную мощность с эффективным использованием энергии. Она направлена на уменьшение тепловыделения и электромагнитных помех без ущерба для качества звука.
Для усилителя заявлены Hi-Res-сертифицированные аудиохарактеристики. Полоса пропускания каскада A достигает 42 кГц, что соответствует требованиям к расширенному частотному диапазону воспроизведения.
Усилитель оснащён тремя секциями настройки фильтров. Для группы A предусмотрен HPF, для группы B — HPF и Band-Pass, для группы C — HPF и LPF. Все три группы поддерживают обход фильтров By-Pass.
Полностью дифференциальные балансные входные каскады предназначены для подавления электромагнитных помех и наводок. Это особенно важно на судах, где аудиосистема работает рядом с электрическим и навигационным оборудованием.
Корпус-радиатор отводит тепло посредством естественной конвекции. Пассивное охлаждение не создаёт шума вентилятора и исключает подвижные элементы системы охлаждения.
Усилитель разработан и испытан с учётом воздействия соляного тумана, ультрафиолета, вибраций, высоких и низких температур и термического шока. Заявлена защита IPX2 при правильной ориентации корпуса.
Архитектура VENEZIA V6 позволяет выбирать схему подключения в соответствии с количеством динамиков, сопротивлением нагрузки и необходимой выходной мощностью.
Подключение шести динамиков или трёх пар морской акустики. Мощность: 6 × 160 Вт RMS при 4 Ом либо 6 × 290 Вт RMS при 2 Ом.
Подходит для двух динамиков и двух более мощных нагрузок. Доступна конфигурация 2 × 290 Вт RMS при 2 Ом + 2 × 580 Вт RMS при 4 Ом.
Все шесть каналов объединяются в три мостовые пары. Каждая пара обеспечивает 580 Вт RMS при 4 Ом. Суммарно — 1740 Вт RMS.
Одно из ключевых преимуществ Hertz VENEZIA V6 — возможность объединения каналов в мостовые пары для увеличения выходной мощности.
В мостовом режиме одна пара каналов выдаёт 580 Вт RMS при 4 Ом. В зависимости от конфигурации можно использовать одну, две или три мостовые пары.
Например, в пятиканальном режиме четыре канала работают независимо, а оставшиеся два объединяются в мост. В четырёхканальном режиме доступны два независимых канала и две мостовые пары.
При объединении всех шести каналов получаются три мостовых выхода по 580 Вт RMS. Это позволяет использовать V6 для мощных акустических систем и совместимых сабвуферов.
Минимальное сопротивление каждой мостовой пары — 4 Ом. Подключение нагрузки 2 Ом к мостовому выходу не предусмотрено паспортными характеристиками.
Фирменная технология Advanced Class D разработана для получения высокой мощности при уменьшенных тепловых потерях и электромагнитном излучении. Это особенно актуально для ограниченного пространства судовых отсеков.
Производитель заявляет Hi-Res-сертификацию усилителя. Для каскада A указана полоса пропускания от 10 Гц до 42 кГц, что позволяет работать с широкополосным аудиосигналом.
При частоте 100 Гц, нагрузке 4 Ом и мощности 70% от номинальной коэффициент гармонических искажений составляет менее 0,06%. Это паспортное значение относится к указанным условиям измерения.
Для каскада A заявлен коэффициент демпфирования 130 при 100 Гц и нагрузке 4 Ом. Отношение сигнал/шум составляет 100 дБ с A-взвешиванием при 1 В.
VENEZIA V6 оснащён тремя секциями кроссоверов, позволяющими настраивать частотный диапазон каждой группы каналов. Все три группы поддерживают режим MONO IN и обход фильтров By-Pass.
Фильтр верхних частот группы A имеет два диапазона настройки: 50–500 Гц и 500–5000 Гц. Крутизна — 12 дБ/окт. Предусмотрены MONO IN и By-Pass.
Группа B оснащена фильтром верхних частот 50–500 Гц и полосовой фильтрацией с диапазонами 50–500 Гц и 500–5000 Гц. Крутизна — 12 дБ/окт. Доступны MONO IN и By-Pass.
Группа C имеет регулируемые фильтры HPF и LPF в диапазоне 50–500 Гц. Крутизна обоих фильтров — 12 дБ/окт. Также доступны MONO IN и By-Pass.

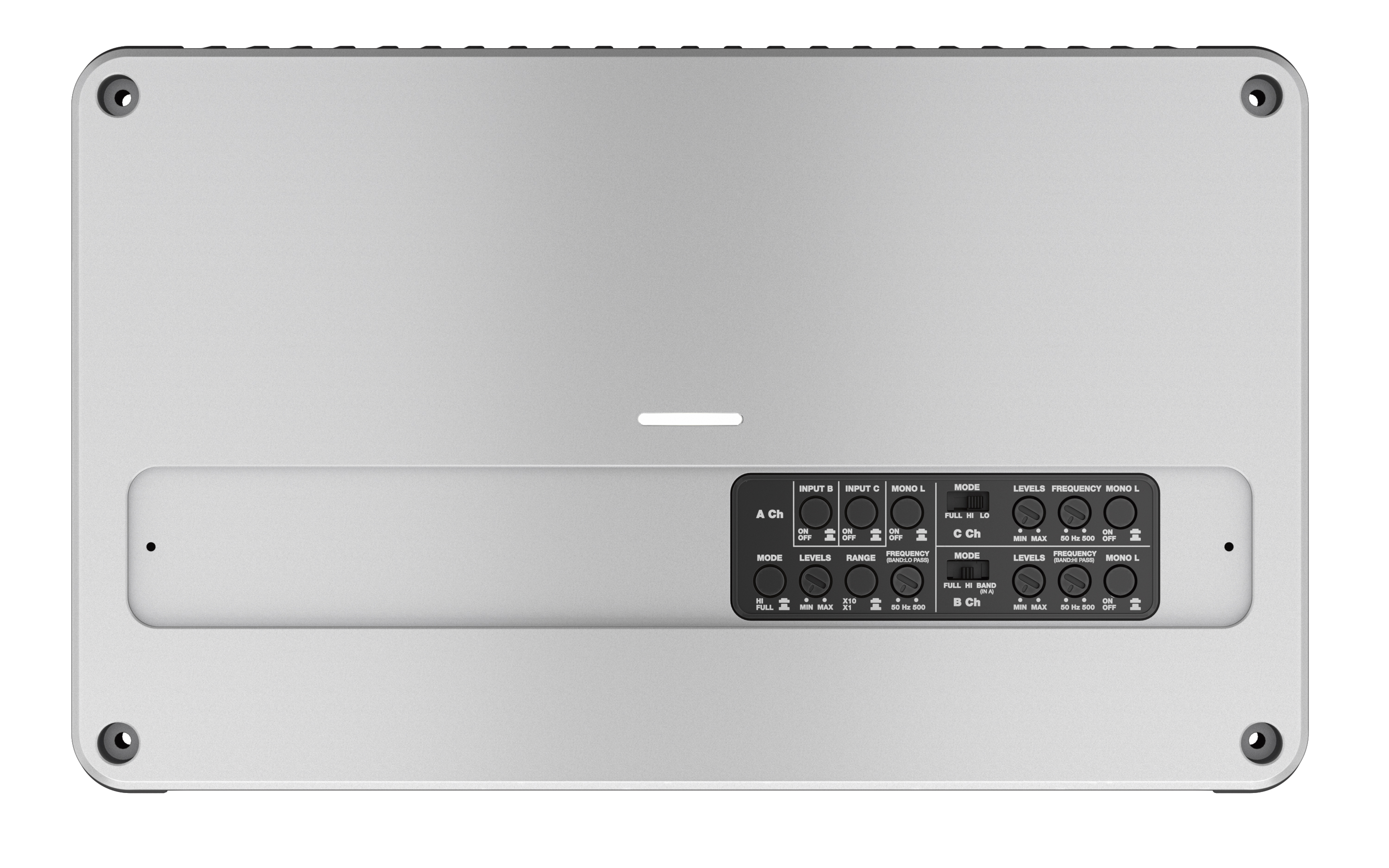

Органы настройки встроенных фильтров расположены под защитной поликарбонатной панелью. Она помогает защитить регулировочные элементы от внешнего воздействия после настройки аудиосистемы.
Балансная дифференциальная входная схема предназначена для подавления электромагнитных помех и наводок. Это помогает сохранить качество сигнала при работе рядом с судовым электрооборудованием.
Усилитель имеет низкоуровневые аналоговые входы для каждой из трёх групп каналов. Чувствительность Pre-In — 0,2–5 В RMS, входное сопротивление — 10 кОм.
Для групп A, B и C предусмотрен переключаемый режим MONO IN. Он позволяет адаптировать входную конфигурацию к выбранной схеме подключения акустики.
В технических характеристиках указано отсутствие линейного выхода Pre-Out. При необходимости подключить дополнительные усилители следует предусмотреть распределение сигнала до VENEZIA V6.
Hertz VENEZIA V6 использует алюминиевый корпус-радиатор с естественным конвекционным охлаждением. Такая конструкция отводит тепло без встроенного вентилятора.
Отсутствие вентилятора исключает шум его работы и необходимость обслуживания подвижных элементов системы охлаждения.
Высокоэффективная архитектура Advanced Class D способствует уменьшению тепловыделения при высокой выходной мощности.
При монтаже необходимо обеспечить достаточную вентиляцию вокруг корпуса. Установка в полностью закрытом отсеке без отвода тепла может привести к срабатыванию тепловой защиты.
Электронные платы имеют специальное защитное покрытие, предназначенное для уменьшения воздействия влаги и коррозионных факторов. Это повышает устойчивость усилителя к морской среде.
Морская продукция Hertz проходит испытания соляным туманом по ASTM B117. Они предназначены для оценки коррозионной стойкости материалов и компонентов в агрессивной солевой среде.
Усилитель разработан с учётом воздействия ультрафиолетового излучения, высоких и низких температур, а также термического шока, характерных для эксплуатации на воде.
Конструкция предусматривает работу в условиях вибраций, возникающих при движении судна. В перечень испытаний производителя входят вибрационные воздействия.
VENEZIA V6 имеет заявленную степень защиты IPX2. Производитель указывает, что она обеспечивается при вертикальной установке корпуса с разъёмами, направленными вниз.
IPX2 означает ограниченную защиту от капающей воды, но не предполагает устойчивость к сильным струям или погружению. Усилитель необходимо размещать в защищённом вентилируемом отсеке.
Электронная защитная схема реагирует на короткое замыкание в выходной цепи. После устранения аварийных условий предусмотрено автоматическое восстановление.
Система предназначена для защиты усилительных каскадов при недопустимых режимах нагрузки. Предусмотрен автоматический сброс защиты.
При чрезмерном повышении температуры срабатывает тепловая защита. После нормализации рабочих условий усилитель может автоматически восстановить работу.
Усилитель рассчитан на постоянное напряжение 9–16 В. Паспортные значения выходной мощности приведены при 14,4 В. Прямое подключение к сети 24 В не предусмотрено.
При напряжении питания 14,4 В, нагрузке 2 Ом и максимальной музыкальной мощности заявлен ток потребления 75 А. Проводку и защиту питания необходимо подбирать по официальной инструкции Hertz.

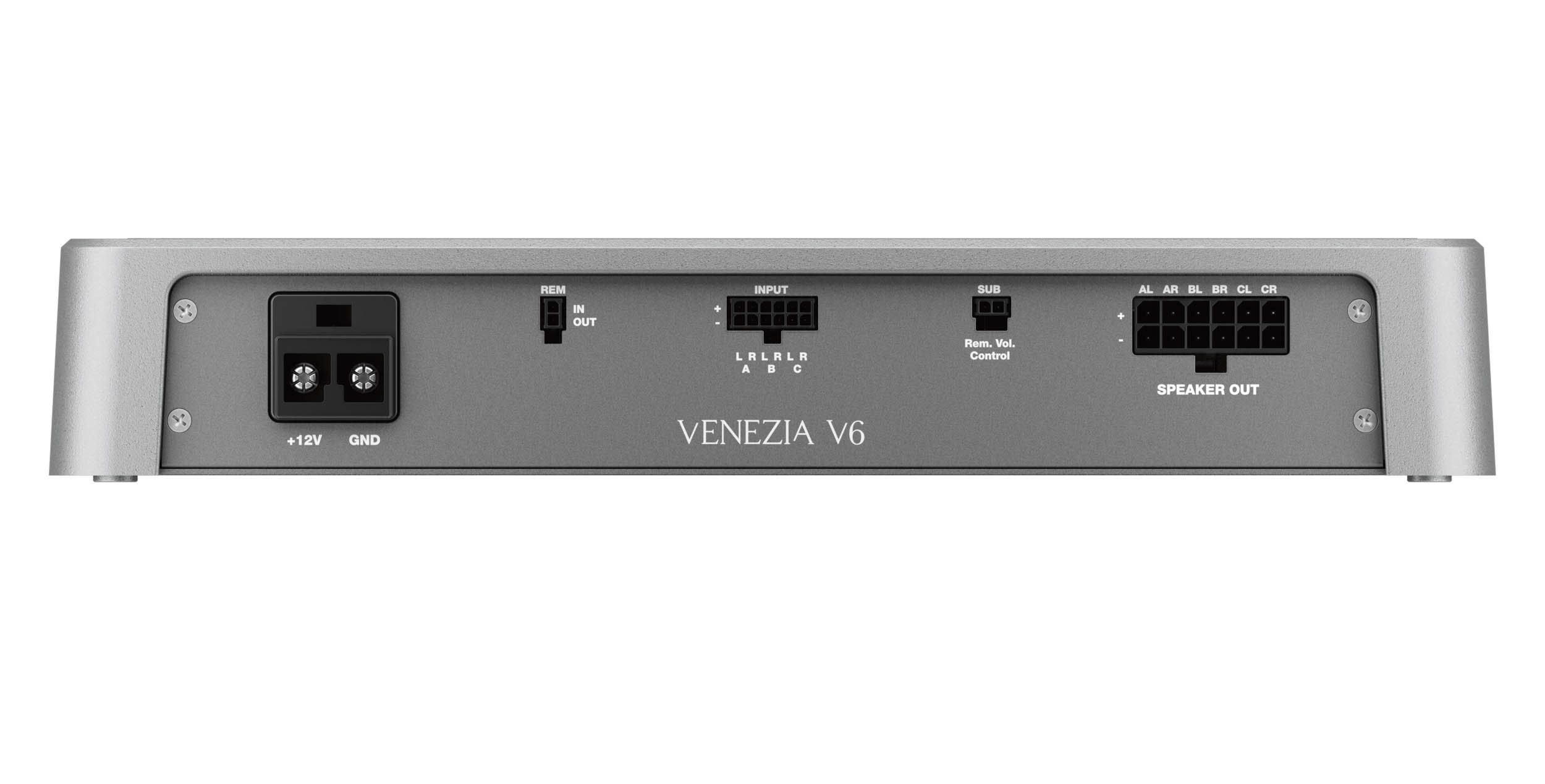

В описании V6 заявлены разъёмы Safe-Lock для входов, выходов и подключения питания. Они предназначены для упрощения установки и повышения надёжности электрических соединений.
Вход Remote IN рассчитан на управляющее напряжение 7–15 В DC при токе 1 мА. Он позволяет включать усилитель от совместимого головного устройства или управляющей системы.
Мощность. Максимальные 1740 Вт RMS достигаются при конфигурации 6 × 290 Вт на 2 Ом либо 3 × 580 Вт в мостовом режиме на 4 Ом. При подключении шести нагрузок по 4 Ом суммарная мощность составляет 960 Вт RMS. Значения приведены при 14,4 В и THD 1%.
Мостовое подключение. Минимальная нагрузка одного независимого канала — 2 Ом. Для мостовой пары минимальная нагрузка — 4 Ом. Подключать 2-омную нагрузку к мостовому выходу нельзя.
Кроссоверы. В общем описании серии Venezia упоминаются Bass Boost и Subsonic. Однако в индивидуальной таблице V6 эти функции не указаны. Поэтому они не заявлены как функции конкретной модели V6.
КПД. В общем описании серии Venezia говорится об эффективности до 85%. Индивидуального значения КПД для V6 в предоставленной таблице нет, поэтому точное значение не указывается.
Входы. В таблице подтверждены аналоговые входы Pre-In для групп A, B и C и отсутствие Pre-Out. Наличие высокоуровневых и цифровых входов отдельно не указано. Не следует считать их подтверждёнными.
Габариты. В предоставленных характеристиках раздел Dimensions не содержит числовых значений. Размеры и массу VENEZIA V6 необходимо уточнять по официальной документации.
Влагозащита. IPX2 заявлена при вертикальной установке соединениями вниз. Маркетинговое обозначение WATER JET TESTED не следует трактовать как защиту от сильных водяных струй: IPX2 такого уровня защиты не предусматривает.
| Общие характеристики | |
| Производитель | Hertz |
| Модель | VENEZIA V6 |
| Серия | Venezia |
| Тип устройства | Шестиканальный морской усилитель |
| Количество каналов | 6 |
| Класс усиления | D |
| Технология | Hertz ADC — Advanced Class D |
| Максимальная суммарная мощность RMS | 1740 Вт |
| Hi-Res Audio | Заявленная сертификация |
| Регулируемый кроссовер | Да |
| Группы каналов | A, B, C |
| Мостовое подключение | Да, до трёх мостовых пар |
| Охлаждение | Пассивное, без вентилятора |
| Корпус | Алюминиевый корпус-радиатор |
| КПД | Индивидуальное значение для V6 не указано |
| Электропитание | |
| Напряжение питания | 9–16 В DC |
| Номинал и количество предохранителей | Не указаны в предоставленных данных |
| Ток холостого хода | 1,8 А |
| Ток в выключенном состоянии | 0,04 мА |
| Потребление при 14,4 В, 2 Ом и максимальной музыкальной мощности | 75 А |
| Remote IN | 7–15 В DC / 1 мА |
| Выходная мощность RMS при 14,4 В и THD 1% | |
| 6 каналов при 4 Ом | 6 × 160 Вт RMS |
| 6 каналов при 2 Ом | 6 × 290 Вт RMS |
| 5 каналов: четыре канала 4 Ом + одна мостовая пара 4 Ом | 4 × 160 Вт RMS + 1 × 580 Вт RMS |
| 5 каналов: четыре канала 2 Ом + одна мостовая пара 4 Ом | 4 × 290 Вт RMS + 1 × 580 Вт RMS |
| 4 канала: два канала 4 Ом + две мостовые пары 4 Ом | 2 × 160 Вт RMS + 2 × 580 Вт RMS |
| 4 канала: два канала 2 Ом + две мостовые пары 4 Ом | 2 × 290 Вт RMS + 2 × 580 Вт RMS |
| 3 канала: три мостовые пары 4 Ом | 3 × 580 Вт RMS |
| Максимальная суммарная мощность RMS | 1740 Вт |
| Мощность одного канала при 4 Ом | 160 Вт RMS |
| Мощность одного канала при 2 Ом | 290 Вт RMS |
| Мощность одной мостовой пары при 4 Ом | 580 Вт RMS |
| Минимальное сопротивление нагрузки | |
| Шестиканальный режим | 2 Ом на канал |
| Пятиканальный режим | 2 + 2 + 2 + 2 + 4 Ом |
| Четырёхканальный режим | 2 + 2 + 4 + 4 Ом |
| Трёхканальный режим | 4 + 4 + 4 Ом |
| Один независимый канал | 2 Ом |
| Одна мостовая пара | 4 Ом |
| Параметры усилительного каскада A | |
| THD при 100 Гц, 4 Ом и 70% номинальной мощности | Менее 0,06% |
| Полоса пропускания (-3 дБ, 2 В RMS, 4 Ом) | 10 Гц – 42 кГц |
| Отношение сигнал/шум, A-weighted, при 1 В | 100 дБ |
| Коэффициент демпфирования при 100 Гц и 4 Ом | 130 |
| Входы и выходы | |
| Тип входов | A Ch. Pre-In; B Ch. Pre-In; C Ch. Pre-In |
| Чувствительность Pre-In | 0,2–5 В RMS |
| Входное сопротивление Pre-In | 10 кОм |
| Входная схема | Полностью дифференциальная, балансная |
| Режим MONO IN | Да, для групп A, B и C |
| Линейный выход Pre-Out | Нет |
| Высокоуровневый вход | Не указан в предоставленных данных |
| Цифровой вход | Не указан в предоставленных данных |
| Соединения Safe-Lock | Заявлены для входов, выходов и питания |
| Фильтры — группа A | |
| MONO IN | Вкл. / выкл. |
| By-Pass | Да |
| Фильтр HPF | 50–500 Гц или 500–5000 Гц |
| Крутизна HPF | 12 дБ/окт. |
| Фильтры — группа B | |
| MONO IN | Вкл. / выкл. |
| By-Pass | Да |
| Фильтр HPF | 50–500 Гц |
| Крутизна HPF | 12 дБ/окт. |
| Band-Pass | Диапазоны настройки: 50–500 Гц и 500–5000 Гц |
| Крутизна Band-Pass | 12 дБ/окт. |
| Фильтры — группа C | |
| MONO IN | Вкл. / выкл. |
| By-Pass | Да |
| Фильтр HPF | 50–500 Гц |
| Крутизна HPF | 12 дБ/окт. |
| Фильтр LPF | 50–500 Гц |
| Крутизна LPF | 12 дБ/окт. |
| Морская защита и технологии | |
| Степень влагозащиты | IPX2 при вертикальной установке разъёмами вниз |
| Антикоррозионная защита плат | Специальное защитное покрытие |
| Испытания соляным туманом | ASTM B117 |
| Испытания воздействием УФ | Да |
| Испытания вибрациями | Да |
| Испытания высокими и низкими температурами | Да |
| Испытания термическим шоком | Да |
| Защита от короткого замыкания | Да, с автоматическим восстановлением |
| Защита от перегрузки | Да, с автоматическим восстановлением |
| Тепловая защита | Да, с автоматическим восстановлением |
| Защита органов регулировки | Поликарбонатная панель |
| Размеры и масса | |
| Габариты | Не указаны в предоставленных данных |
| Монтажные размеры | Не указаны в предоставленных данных |
| Масса | Не указана в предоставленных данных |
Hertz VENEZIA V6 — шестиканальный морской усилитель класса D с технологией Advanced Class D, Hi-Res-сертифицированными аудиохарактеристиками и мостовым подключением каналов.
Максимальная суммарная мощность — 1740 Вт RMS при 14,4 В и THD 1%. Паспортные значения: 6 × 160 Вт при 4 Ом; 6 × 290 Вт при 2 Ом; 4 × 160 Вт при 4 Ом + 580 Вт при 4 Ом; 4 × 290 Вт при 2 Ом + 580 Вт при 4 Ом; 2 × 160 Вт при 4 Ом + 2 × 580 Вт при 4 Ом; 2 × 290 Вт при 2 Ом + 2 × 580 Вт при 4 Ом; 3 × 580 Вт при 4 Ом.
Минимальная нагрузка независимого канала — 2 Ом. Минимальная нагрузка мостовой пары — 4 Ом. Подключение нагрузки 2 Ом к мостовому выходу не предусмотрено.
Для усилительного каскада A указаны: THD менее 0,06% при 100 Гц, 4 Ом и 70% номинальной мощности; полоса пропускания 10 Гц – 42 кГц при -3 дБ, 2 В RMS и 4 Ом; отношение сигнал/шум 100 дБ с A-взвешиванием при 1 В; коэффициент демпфирования 130 при 100 Гц и 4 Ом.
Встроенные фильтры: группа A — HPF 50–500 Гц или 500–5000 Гц, 12 дБ/окт.; группа B — HPF 50–500 Гц и Band-Pass с диапазонами 50–500 Гц и 500–5000 Гц, 12 дБ/окт.; группа C — HPF и LPF 50–500 Гц, 12 дБ/окт. Для всех групп заявлены MONO IN и By-Pass.
Функции Bass Boost и Subsonic упоминаются в общем описании серии Venezia, но не указаны в индивидуальной таблице фильтров V6. Их наличие у конкретной модели не подтверждено.
Индивидуальное значение КПД, габариты, монтажные размеры, масса, номинал и количество предохранителей не приведены в предоставленных характеристиках. Эти параметры необходимо уточнять по официальной документации.
Степень влагозащиты IPX2 заявлена при вертикальной установке разъёмами вниз. Она не означает защиту от погружения или мощных водяных струй.
Перед монтажом необходимо проверить официальную инструкцию Hertz, допустимое сопротивление подключаемой акустики, требования к силовой проводке, предохранителям, вентиляции, ориентации корпуса и защите от влаги. Информация не является публичной офертой.
