До 1000 Вт RMS при 1 Ом
Одноканальный усилитель обеспечивает высокую мощность для морского сабвуфера или группы совместимых сабвуферов. Стабильная работа при нагрузке от 1 Ом расширяет возможности построения системы.
Hertz HMD1
0
Арт. HMD1
Заводская гарантия
Описание
Высокопроизводительный одноканальный морской усилитель класса D для подключения одного или нескольких сабвуферов на катере или яхте. До 1000 Вт RMS при 1 Ом, усовершенствованная архитектура Hertz ADC, компактный корпус и высокая устойчивость к электромагнитным помехам. Идеальное силовое дополнение к цифровому процессору Hertz HMD8 DSP.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
HERTZ · HMD MARINE · MONO CLASS D

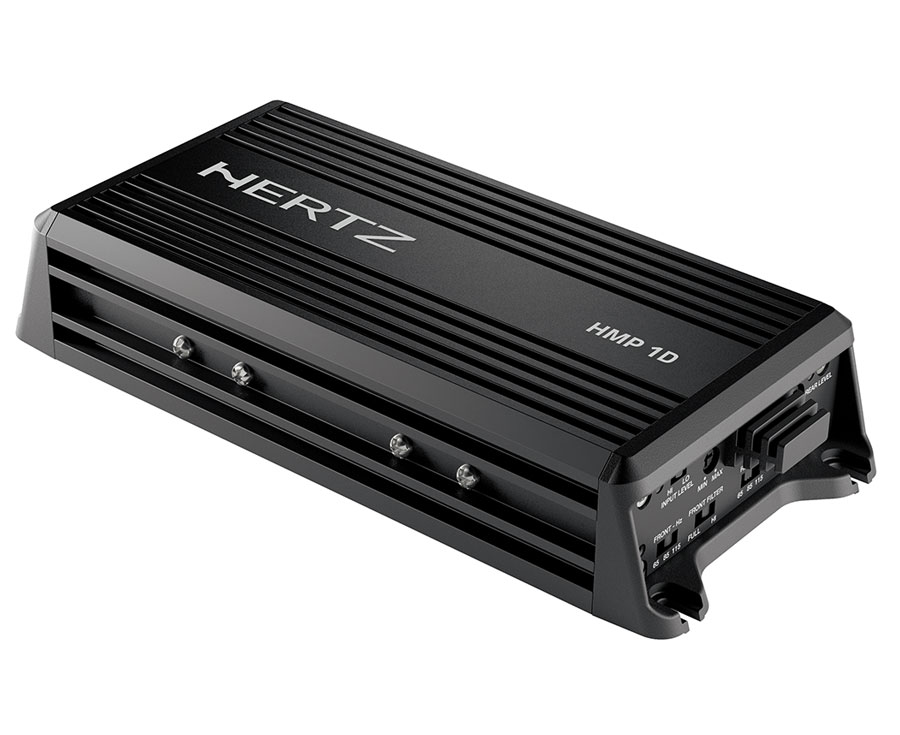

Hertz HMD1 — мощный бас для морской аудиосистемы
Высокопроизводительный одноканальный морской усилитель класса D для подключения одного или нескольких сабвуферов на катере или яхте. До 1000 Вт RMS при 1 Ом, усовершенствованная архитектура Hertz ADC, компактный корпус и высокая устойчивость к электромагнитным помехам. Идеальное силовое дополнение к цифровому процессору Hertz HMD8 DSP.
1000 Вт
RMS при 1 Ом, 14,4 В и THD 1%
1 Ом
минимальное допустимое
сопротивление нагрузки
110 дБ
отношение сигнал/шум,
A-weighted
1,98 кг
вес усилителя
Hertz Marine Audio
Когда бас должен ощущаться даже на открытой воде
Hertz HMD1 — мощный моноблок, разработанный специально для морских сабвуферных систем. Он позволяет добавить к аудиосистеме судна один или несколько совместимых сабвуферов, обеспечивая высокий запас мощности при компактных размерах самого усилителя.
Благодаря современной архитектуре усиления Hertz ADC (Advanced Class D) устройство эффективно преобразует электрическую энергию в звуковую мощность, снижая тепловые потери и электромагнитное излучение без ущерба для качества звучания.
При питании 14,4 В и коэффициенте искажений THD 1% усилитель выдаёт 500 Вт RMS при 4 Ом, 800 Вт RMS при 2 Ом и 1000 Вт RMS при 1 Ом. Такая гибкость позволяет подобрать конфигурацию сабвуферов под требования конкретного проекта.
HMD1 особенно хорошо подходит для расширения системы на базе Hertz HMD8 DSP. Цифровой процессор обеспечивает обработку и настройку аудиосигнала, а HMD1 отвечает за мощное усиление сабвуферного канала.
Ключевые преимущества
Мощность, эффективность и свобода конфигурации
Архитектура Hertz ADC
Усовершенствованная схемотехника класса D направлена на повышение эффективности, снижение нагрева и электромагнитного излучения. Это особенно важно для мощного усилителя, устанавливаемого на борту судна.
Отличное дополнение к HMD8 DSP
HMD1 разработан как силовое расширение морской аудиосистемы с процессором HMD8 DSP. Процессор выполняет настройку сигнала, а моноблок обеспечивает необходимую мощность для сабвуферного звена.
Конструкция для морской среды
В усилителе используются печатные платы морского исполнения с антикоррозионным эпоксидным покрытием. Продукция Hertz Marine проходит испытания соляным туманом по стандарту ASTM B117.
Marine Subwoofer Power
1000 W
Максимальная заявленная
выходная мощность RMS
при нагрузке 1 Ом,
питании 14,4 В
и THD 1%.
Запас мощности для серьёзной сабвуферной системы
На открытой воде низкие частоты воспринимаются иначе, чем в закрытом салоне. Для насыщенного и уверенного баса морской аудиосистеме необходим достаточный запас мощности.
Hertz HMD1 позволяет выбрать подходящую нагрузку и получить высокую выходную мощность от одного компактного усилителя.
- 500 Вт RMS при нагрузке 4 Ом;
- 800 Вт RMS при нагрузке 2 Ом;
- 1000 Вт RMS при нагрузке 1 Ом;
- все значения при 14,4 В и THD 1%;
- один мощный сабвуферный канал.
Варианты применения
Гибкая основа для мощного морского баса
HMD1 можно использовать с одним совместимым морским сабвуфером, подобрав его сопротивление и допустимую мощность к параметрам усилителя.
Один моноблок способен питать несколько сабвуферов при условии, что их суммарное сопротивление не опускается ниже 1 Ом, а распределение мощности соответствует характеристикам динамиков.
Использование HMD1 вместе с процессором HMD8 DSP позволяет организовать отдельный мощный сабвуферный канал с обработкой сигнала на стороне DSP.
Hertz ADC Technology
Современная архитектура усиления класса D
Эффективное преобразование энергии
Архитектура Advanced Class D разработана для получения высокой выходной мощности при эффективном использовании энергии бортовой электросистемы.
Снижение тепловых потерь
Высокая эффективность усилительного каскада позволяет уменьшать количество тепла, выделяемого при работе. Это помогает реализовать мощный моноблок в сравнительно компактном корпусе.
Меньше электромагнитных помех
Технология ADC предусматривает снижение электромагнитного излучения. Для морских систем, где рядом работают навигационная электроника, радиосвязь и другие устройства, это особенно актуально.
Высокие параметры звукового тракта
Отношение сигнал/шум достигает 110 дБА, а коэффициент гармонических искажений составляет 0,1% при указанных производителем условиях измерения. Это позволяет сочетать высокую мощность с качественным усилением низких частот.
HMD8 DSP Integration
DSP +
Hertz HMD1 —
мощное дополнение
к системе на базе
морского цифрового
процессора HMD8 DSP.
Процессор управляет звуком. HMD1 обеспечивает мощность.
HMD1 не оснащён собственным регулируемым кроссовером. Поэтому для правильной работы сабвуфера необходим источник сигнала с подходящей фильтрацией.
В системе с Hertz HMD8 DSP обработка сигнала выполняется процессором, а HMD1 усиливает подготовленный сабвуферный сигнал. Такое разделение функций обеспечивает удобную архитектуру для сложных морских аудиопроектов.
- отдельный мощный моноканал;
- совместимость с внешней DSP-обработкой;
- выбор чувствительности линейного входа;
- возможность работы с Speaker-In;
- расширение системы без замены процессора.
Подключение и настройка
Входы для интеграции в разные аудиосистемы
Линейный вход с выбором чувствительности
Для линейного подключения предусмотрены три выбираемых значения чувствительности: 0,6 / 2,0 / 6,0 В RMS. Это помогает согласовать вход усилителя с уровнем сигнала совместимого головного устройства или процессора.
Подключение сигнала высокого уровня
Вход Speaker-In поддерживает переключаемую чувствительность 2,0 / 6,5 / 20 В RMS. Это расширяет возможности интеграции усилителя в систему, где сигнал поступает с акустических выходов совместимого источника.
Дистанционное включение
Управляющий вход Remote IN рассчитан на напряжение 6,5–15 В DC при токе 1 мА. Он позволяет синхронизировать включение усилителя с совместимым головным устройством или управляющей системой.
Автоматическое включение ART
Технология ART предназначена для автоматического включения и выключения усилителя по сигналу с совместимых BTL-акустических выходов. В предоставленной таблице для ART указан диапазон 2–7 В DC.
Качество звука
Не только мощность, но и контроль
Отношение сигнал/шум составляет 110 дБА при A-взвешенном измерении и уровне 1 В. Высокий показатель помогает обеспечить низкий уровень собственных шумов усилителя.
Коэффициент гармонических искажений составляет 0,1% при 100 Гц, нагрузке 4 Ом и 70% номинальной мощности.
Коэффициент демпфирования 140 указан для измерения при 1 кГц, нагрузке 4 Ом и уровне 2 В RMS. Он характеризует электрический контроль подключённой нагрузки.
Морские технологии
Подготовлен к условиям эксплуатации на воде
Антикоррозионная защита электроники
Для электронных компонентов используются печатные платы морского исполнения с эпоксидным защитным покрытием. Оно помогает снизить риск коррозии при эксплуатации во влажной среде.
Испытания соляным туманом
Морская продукция Hertz проходит испытания в условиях воздействия соляного тумана по ASTM B117. Такие испытания позволяют оценить устойчивость оборудования к коррозионной морской атмосфере.
Защита IPX2 при правильном монтаже
Для усилителя заявлена степень защиты IPX2 при вертикальной установке с разъёмами, направленными вниз. Это означает ограниченную защиту от капающей воды, но не защиту от струй или погружения.
Эффективная работа в морской системе
Архитектура Hertz ADC направлена на уменьшение тепловыделения и электромагнитных помех при сохранении высокой выходной мощности. Это помогает интегрировать усилитель в насыщенную электроникой бортовую систему.
Marine Installation
IPX2
Заявленная защита
от капающей воды
при вертикальном монтаже
с подключениями,
направленными вниз.
Морское исполнение требует правильной установки
Hertz HMD1 разработан для морских аудиосистем, однако его влагозащита имеет конкретные ограничения. Для сохранения заявленной степени IPX2 производитель указывает вертикальную установку с разъёмами вниз.
Усилитель рекомендуется размещать в защищённом отсеке, исключая прямое попадание водяных струй, заливание и погружение. При этом необходимо обеспечить охлаждение и правильную прокладку кабелей.
- вертикальная ориентация корпуса;
- разъёмы направлены вниз;
- защита от прямых струй воды;
- антикоррозионное покрытие плат;
- испытания соляным туманом ASTM B117.
Электропитание и монтаж
Высокая мощность требует грамотного подключения
Питание от 11 до 15 В DC
Номинальный диапазон напряжения питания составляет 11–15 В DC. В характеристиках также указан расширенный рабочий диапазон 6,5–17 В DC. Для достижения паспортной мощности используются условия измерения при 14,4 В.
Два предохранителя по 30 А
Производитель указывает конфигурацию 2 × 30 А. Потребление при максимальной музыкальной мощности, 14,4 В и нагрузке 2 Ом составляет 50 А. Сечение силовых кабелей и защиту цепи необходимо подбирать по инструкции.
!
Важные уточнения по мощности,
влагозащите и настройке.
В маркетинговом описании
Hertz HMD1 упоминается
мощность до 1500 Вт
при 2 Ом.
Однако в предоставленной
официальной таблице
технических характеристик
указаны
800 Вт RMS при 2 Ом
и 1000 Вт RMS при 1 Ом
при напряжении 14,4 В
и THD 1%.
Поэтому в карточке
используются именно
табличные значения
номинальной мощности RMS.
Показатель 1500 Вт
не представлен
как мощность RMS.
Для модели заявлена минимальная нагрузка 1 Ом. При подключении нескольких сабвуферов необходимо правильно рассчитывать итоговое сопротивление и распределение мощности.
Встроенного регулируемого кроссовера нет. Для сабвуферной системы требуется подходящая фильтрация сигнала на стороне головного устройства, DSP или другого совместимого процессора.
Степень защиты IPX2 заявлена только при вертикальном монтаже разъёмами вниз. Усилитель не предназначен для погружения, попадания сильных водяных струй или установки без учёта условий окружающей среды.
В предоставленных характеристиках для Speaker-In указано входное сопротивление 1 Ом. Это необычно низкое значение для такого входа, поэтому его следует проверить по оригинальной документации до подключения.
Для модели заявлена минимальная нагрузка 1 Ом. При подключении нескольких сабвуферов необходимо правильно рассчитывать итоговое сопротивление и распределение мощности.
Встроенного регулируемого кроссовера нет. Для сабвуферной системы требуется подходящая фильтрация сигнала на стороне головного устройства, DSP или другого совместимого процессора.
Степень защиты IPX2 заявлена только при вертикальном монтаже разъёмами вниз. Усилитель не предназначен для погружения, попадания сильных водяных струй или установки без учёта условий окружающей среды.
В предоставленных характеристиках для Speaker-In указано входное сопротивление 1 Ом. Это необычно низкое значение для такого входа, поэтому его следует проверить по оригинальной документации до подключения.
Технические данные
Характеристики Hertz HMD1
| Общие характеристики | |
| Производитель | Hertz |
| Модель | HMD1 |
| Серия | HMD Marine |
| Тип устройства | Морской одноканальный усилитель мощности |
| Назначение | Усиление одного или нескольких сабвуферов |
| Количество каналов | 1 (Mono) |
| Класс усиления | Class D |
| Архитектура | Hertz ADC — Advanced Class D |
| Суммарная мощность RMS | 800 Вт по таблице производителя |
| Максимальная указанная выходная мощность RMS при THD 1% | 1000 Вт при 1 Ом |
| Минимальное сопротивление нагрузки | 1 Ом |
| Регулируемый кроссовер | Нет |
| Рекомендуемая системная интеграция | Hertz HMD8 DSP |
| Электропитание | |
| Напряжение питания | 11–15 В DC |
| Расширенный рабочий диапазон напряжения | 6,5–17 В DC |
| Предохранители | 2 × 30 А |
| Ток холостого хода | 1,3 А |
| Ток в выключенном состоянии | 0,05 мА |
| Потребление при 14,4 В, 2 Ом, максимальной музыкальной мощности | 50 А |
| Remote IN | 6,5–15 В DC / 1 мА |
| ART — автоматическое включение/выключение | Да, от совместимого BTL-выхода; в таблице указано 2–7 В DC |
| Выходная мощность RMS при 14,4 В и THD 1% | |
| 1 канал, нагрузка 4 Ом | 500 Вт RMS |
| 1 канал, нагрузка 2 Ом | 800 Вт RMS |
| 1 канал, нагрузка 1 Ом | 1000 Вт RMS |
| Параметры усилительного каскада | |
| THD при 100 Гц, 4 Ом и 70% номинальной мощности | 0,1% |
| Частотный диапазон (-3 дБ, 2 В RMS, 4 Ом) | 10–500 Гц |
| Отношение сигнал/шум, A-weighted, при 1 В | 110 дБА |
| Коэффициент демпфирования при 1 кГц, 4 Ом и 2 В RMS | 140 |
| Входы и чувствительность | |
| Линейный вход Pre-In | Да |
| Чувствительность Pre-In | Переключаемая: 0,6 / 2,0 / 6,0 В RMS |
| Вход высокого уровня Speaker-In | Да |
| Чувствительность Speaker-In | Переключаемая: 2,0 / 6,5 / 20 В RMS |
| Входное сопротивление Speaker-In | 1 Ом по предоставленной таблице; требует проверки по инструкции |
| Подключение линейного сигнала | RCA |
| Speaker-In | Проводное подключение |
| Фильтрация и обработка сигнала | |
| Встроенный регулируемый кроссовер | Нет |
| Работа с внешним DSP | Да |
| Совместимое системное решение | Hertz HMD8 DSP |
| Морские технологии и защита | |
| Архитектура усиления | Hertz Advanced Class D |
| Антикоррозионное покрытие плат | Эпоксидное покрытие морского исполнения |
| Испытания соляным туманом | ASTM B117 |
| Степень защиты от воды | IPX2 при вертикальном монтаже разъёмами вниз |
| Снижение электромагнитного излучения | Предусмотрено архитектурой ADC |

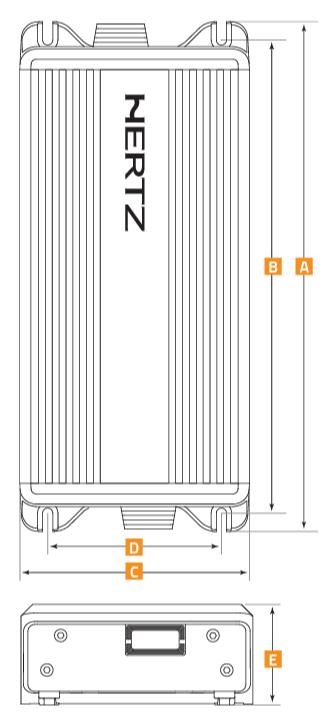

| Габариты и вес | |
| Вес | 1,98 кг |
| Габаритные размеры | Не указаны в предоставленных данных |
| Применение | |
| Основная область применения | Морские сабвуферные системы |
| Количество подключаемых сабвуферов | Один или несколько при соблюдении допустимой нагрузки |
| Минимальное суммарное сопротивление сабвуферов | 1 Ом |
Вопросы и ответы
Частые вопросы о Hertz HMD1
Для чего предназначен Hertz HMD1?
Hertz HMD1 —
одноканальный
морской усилитель
класса D,
предназначенный
для подключения
одного или нескольких
сабвуферов
в аудиосистеме
катера или яхты.
Какая реальная мощность у Hertz HMD1?
По таблице производителя
при 14,4 В и THD 1%
усилитель выдаёт
500 Вт RMS при 4 Ом,
800 Вт RMS при 2 Ом
и 1000 Вт RMS при 1 Ом.
Именно эти значения
используются
для подбора сабвуфера.
Почему в описании встречается мощность 1500 Вт?
В рекламном описании
модели упоминается
значение до 1500 Вт
при 2 Ом,
но без соответствующих
условий измерения.
В технической таблице
указано 800 Вт RMS
при 2 Ом
и THD 1%.
Поэтому 1500 Вт
нельзя приравнивать
к паспортной
номинальной мощности RMS.
Можно ли подключить сабвуфер с сопротивлением 1 Ом?
Да. Hertz HMD1
допускает минимальную
нагрузку 1 Ом.
При этом сопротивлении
заявленная мощность
составляет 1000 Вт RMS
при 14,4 В и THD 1%.
Можно ли подключить два сабвуфера?
Да. Производитель
допускает использование
HMD1 с одним
или несколькими
морскими сабвуферами.
Необходимо правильно
рассчитать итоговое
сопротивление
и распределение
мощности между ними.
Суммарная нагрузка
не должна быть
ниже 1 Ом.
Подходит ли HMD1 для работы с Hertz HMD8 DSP?
Да. Hertz прямо
позиционирует HMD1
как силовое расширение
для HMD8 DSP.
Процессор обеспечивает
обработку
и фильтрацию сигнала,
а HMD1 усиливает
сабвуферный канал.
Есть ли у HMD1 встроенный кроссовер?
Нет. В технической
таблице указано
Adjustable Crossover: No.
Поэтому для сабвуфера
необходимо использовать
корректно настроенный
выход DSP-процессора
или другого источника
с подходящей
фильтрацией сигнала.
Что такое Hertz ADC?
ADC означает
Advanced Class D.
Это архитектура
усиления Hertz,
предназначенная
для повышения
эффективности,
снижения тепловых
потерь
и электромагнитного
излучения
при сохранении
качества звучания.
Какие входы есть у Hertz HMD1?
Усилитель поддерживает
линейное подключение
Pre-In
и высокоуровневое
Speaker-In.
Для Pre-In
доступны уровни
чувствительности
0,6 / 2,0 / 6,0 В RMS,
для Speaker-In —
2,0 / 6,5 / 20 В RMS.
Какое напряжение питания требуется?
В таблице
Power Supply Voltage
указан диапазон
11–15 В DC.
Отдельно приведён
расширенный
рабочий диапазон
6,5–17 В DC.
Паспортная мощность
измерена при 14,4 В.
Какие предохранители используются?
Производитель указывает
два предохранителя
по 30 А.
Потребление
при максимальной
музыкальной мощности,
нагрузке 2 Ом
и напряжении 14,4 В
составляет 50 А.
Параметры силовой
проводки следует
подбирать
по инструкции.
Можно ли подключить HMD1 к сети 24 В?
Напрямую нельзя.
Заявленный расширенный
рабочий диапазон
составляет 6,5–17 В DC.
Для использования
в 24-вольтовой
бортовой системе
необходим подходящий
преобразователь питания,
рассчитанный
на требуемую нагрузку.
Какую влагозащиту имеет усилитель?
Производитель заявляет
IPX2 при вертикальной
установке
с разъёмами вниз.
Это защита
от капающей воды
в установленных
стандартом условиях,
но не от водяных струй
или погружения.
Можно ли устанавливать HMD1 на открытой палубе?
Открытая установка
с прямым воздействием
дождя, брызг,
сильных водяных струй
и возможным заливанием
не рекомендуется.
Для HMD1
следует выбрать
защищённое
и вентилируемое
место монтажа,
соблюдая требования
производителя
к ориентации корпуса.
Для чего нужна технология ART?
ART —
Automatic Remote
Turn-On/Off —
технология
автоматического
включения и выключения
усилителя
по сигналу
совместимого
BTL-акустического
выхода.
Для ART
в таблице
приведён диапазон
2–7 В DC.
Какой вес у Hertz HMD1?
Вес усилителя
составляет 1,98 кг.
Точные габаритные
размеры в предоставленной
таблице отсутствуют,
поэтому перед монтажом
необходимо сверить
установочный чертёж
производителя.
Чем HMD1 отличается от HCP 1MDK?
Hertz HMD1 —
моноблок с минимальной
нагрузкой 1 Ом,
мощностью до 1000 Вт RMS
при 1 Ом и THD 1%,
ориентированный
на системы
с внешней обработкой
сигнала, включая HMD8 DSP.
Hertz HCP 1MDK
рассчитан на нагрузку
от 2 Ом,
оснащён собственными
фильтрами и регулировками,
а его мощность
составляет до 1100 Вт RMS
при 2 Ом и THD 1%.

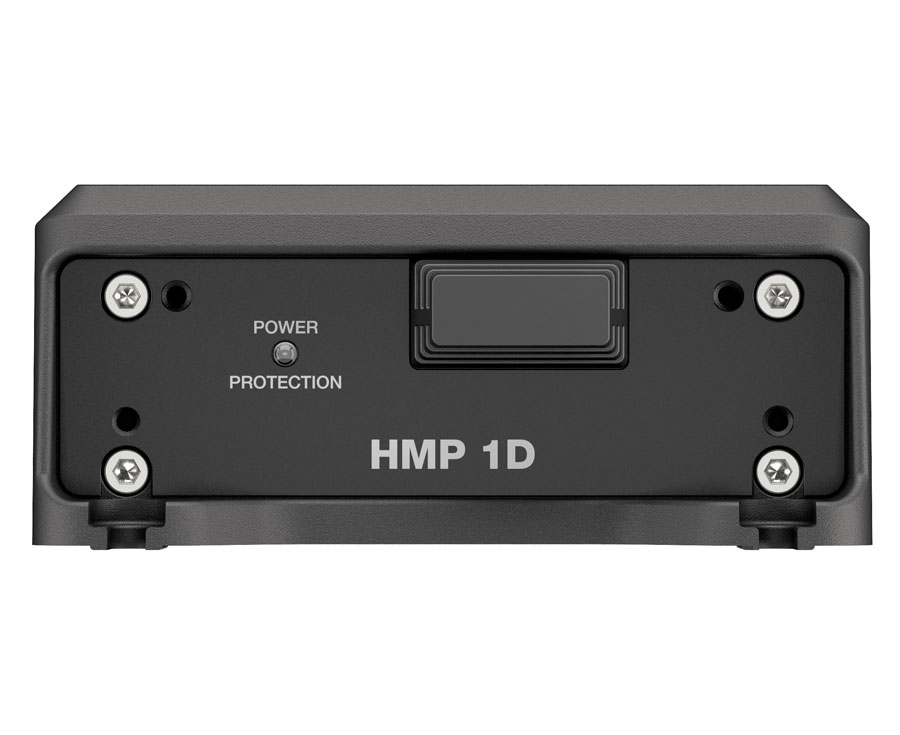

Hertz HMD1 — одноканальный морской усилитель класса D с архитектурой ADC и минимальной нагрузкой 1 Ом. Номинальная мощность при 14,4 В и THD 1%: 500 Вт RMS при 4 Ом, 800 Вт RMS при 2 Ом и 1000 Вт RMS при 1 Ом.
В маркетинговом описании упоминается мощность до 1500 Вт при 2 Ом, однако в таблице паспортных характеристик приведено значение 800 Вт RMS при 2 Ом и THD 1%. Эти показатели не следует смешивать. Строка Total Power RMS в предоставленной таблице содержит 800 Вт.
Встроенного регулируемого кроссовера нет. Для работы с сабвуфером требуется подходящая фильтрация сигнала внешним DSP или совместимым головным устройством. Hertz HMD8 DSP указан производителем как рекомендуемое системное дополнение; его наличие в комплекте HMD1 не заявлено.
В предоставленных технических данных входное сопротивление Speaker-In обозначено как 1 Ом. Перед подключением высокоуровневого сигнала необходимо проверить это значение и схему соединений по официальной инструкции Hertz.
Степень защиты IPX2 указана для вертикальной установки разъёмами вниз. IPX2 не означает герметичность или возможность погружения в воду. Испытания соляным туманом ASTM B117 и антикоррозионное покрытие плат не отменяют требований к защищённому монтажу.
Точные габаритные размеры в предоставленных материалах отсутствуют. Вес усилителя — 1,98 кг. Перед установкой необходимо проверить официальную документацию, монтажные размеры, схему подключения, предохранители, требования к вентиляции и допустимому сопротивлению нагрузки. Информация не является публичной офертой.
Загрузка отзывов...
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
