До 1100 Вт RMS при 2 Ом
Выходной каскад обеспечивает 1100 Вт номинальной мощности при нагрузке 2 Ом, напряжении питания 14,4 В и THD 1%. Такой запас мощности позволяет использовать усилитель с подходящими мощными морскими сабвуферами.
Hertz HCP 1MDK
0
Арт. HCP 1MDK
Заводская гарантия
Описание
Морской одноканальный усилитель Hertz HCP 1MDK класса D для подключения мощного сабвуфера на катере, лодке или яхте. До 1100 Вт RMS при 2 Ом и коэффициенте искажений THD 1%, регулируемый фильтр низких частот, Bass Boost, Subsonic и плавная регулировка фазы 0–180° позволяют создать выразительное и контролируемое басовое звучание в бортовой аудиосистеме.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
HERTZ · HCP MARINE · MONO CLASS D
Hertz HCP 1MDK — мощный бас для открытой воды
Морской одноканальный усилитель Hertz HCP 1MDK класса D для подключения мощного сабвуфера на катере, лодке или яхте. До 1100 Вт RMS при 2 Ом и коэффициенте искажений THD 1%, регулируемый фильтр низких частот, Bass Boost, Subsonic и плавная регулировка фазы 0–180° позволяют создать выразительное и контролируемое басовое звучание в бортовой аудиосистеме.
1100 Вт
RMS при 2 Ом, 14,4 В и THD 1%
600 Вт
RMS при 4 Ом, 14,4 В и THD 1%
0–180°
плавная регулировка фазы
100 дБ
отношение сигнал/шум
Hertz HCP Marine
Мощность и контроль низких частот
Hertz HCP 1MDK — специализированный моноблок морской серии HCP M, предназначенный для усиления низкочастотного сигнала и подключения сабвуфера в аудиосистемах катеров, моторных лодок и яхт.
Современный выходной каскад класса D обеспечивает высокую мощность при компактной конструкции. Усилитель развивает 600 Вт RMS при 4 Ом и 1100 Вт RMS при 2 Ом при напряжении питания 14,4 В и коэффициенте искажений 1%.
HCP 1MDK оснащён регулируемым фильтром LPF, отключаемым инфранизкочастотным фильтром Subsonic, плавной регулировкой фазы и усилением баса Bass Boost. Эти инструменты помогают согласовать сабвуфер с основной акустикой и особенностями его установки.
Усилитель разработан с учётом морской эксплуатации: электронные платы имеют антикоррозионное покрытие, корпус оснащён алюминиевым теплоотводом, а конструкция проходит испытания на воздействие соляного тумана, вибраций и температурных перепадов.
Ключевые преимущества
Моноблок для серьёзного сабвуфера
Современная архитектура класса D
Высокоэффективный усилительный каскад класса D рассчитан на работу с низкоомной нагрузкой от 2 Ом. Компактный корпус облегчает размещение усилителя в ограниченном пространстве судна.
Точная настройка баса
Регулируемый фильтр низких частот, плавная регулировка фазы 0–180° и Bass Boost позволяют согласовать сабвуфер с основной акустикой и настроить характер низких частот.
Конструкция для морской среды
Печатные платы с эпоксидным покрытием, алюминиевый теплоотвод и испытания в соляном тумане повышают устойчивость усилителя к сложным условиям эксплуатации на воде.
Subwoofer Power
1100 W
Номинальная выходная мощность
RMS при нагрузке 2 Ом,
питании 14,4 В
и коэффициенте искажений
THD 1%.
Бас, который чувствуется
На открытой воде низкие частоты воспринимаются иначе, чем в закрытом помещении. Для насыщенного звучания требуется не только мощный сабвуфер, но и усилитель с достаточным запасом мощности.
Hertz HCP 1MDK обеспечивает высокую выходную мощность и предоставляет инструменты для настройки низкочастотного диапазона под конкретную акустическую систему.
- 600 Вт RMS при 4 Ом и THD 1%;
- 1100 Вт RMS при 2 Ом и THD 1%;
- 740 Вт при 4 Ом и THD 10%;
- 1240 Вт при 2 Ом и THD 10%;
- стабильная работа при нагрузке от 2 Ом.
Настройка звучания
Полный контроль над низкими частотами
Регулируемый фильтр LPF
Фильтр низких частот регулируется в диапазоне от 50 до 250 Гц с крутизной 24 дБ/окт. Он ограничивает передачу высоких частот на сабвуфер, помогая согласовать его с основной акустикой.
Защита от инфранизких частот
Отключаемый фильтр Subsonic работает на частоте 25 Гц с крутизной 24 дБ/окт. Он уменьшает воздействие очень низких частот, которые могут вызывать чрезмерный ход диффузора сабвуфера.
Плавная регулировка фазы 0–180°
Регулятор фазы позволяет непрерывно изменять её в диапазоне от 0 до 180°. Это помогает согласовать работу сабвуфера с основными динамиками и уменьшить нежелательное взаимное ослабление басовых частот.
Усиление баса от 0 до +6 дБ
Плавно регулируемая функция Bass Boost позволяет увеличить уровень сигнала в области 50 Гц на величину от 0 до +6 дБ. Настройку необходимо выполнять с учётом мощности и возможностей сабвуфера.
Применение
Гибкая интеграция в морскую аудиосистему
Одноканальная конструкция предназначена для подключения совместимого сабвуфера с нагрузкой не ниже 2 Ом.
Высокоуровневые входы Speaker-In позволяют интегрировать усилитель в систему с головным устройством без линейных RCA-выходов.
Фильтры LPF и Subsonic, регулировка фазы и Bass Boost помогают адаптировать бас к акустике, расположению сабвуфера и особенностям судна.
Subwoofer Protection
25 Hz
Частота среза отключаемого
фильтра Subsonic
с крутизной 24 дБ/окт.
Меньше ненужных колебаний — больше контроля
Очень низкие частоты могут создавать значительную механическую нагрузку на сабвуфер, особенно если они находятся ниже эффективного рабочего диапазона акустической системы.
Фильтр Subsonic уменьшает уровень сигнала ниже 25 Гц, помогая снизить риск чрезмерного хода диффузора. Это особенно полезно при правильной настройке сабвуферных систем с фазоинверторным оформлением.
- частота фильтра 25 Гц;
- крутизна 24 дБ/окт.;
- возможность включения и отключения;
- уменьшение инфранизкочастотной нагрузки;
- дополнительный инструмент защиты сабвуфера.

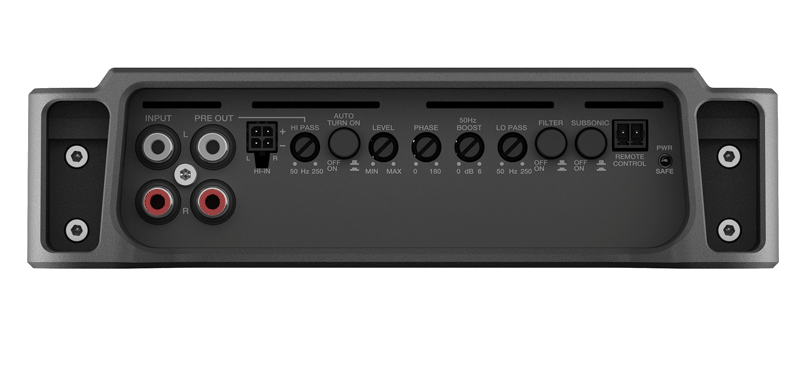

Подключение
Совместимость с разными источниками звука
Линейный вход RCA
Вход Pre-In предназначен для подключения головного устройства с линейным выходом. Диапазон входной чувствительности составляет 0,2–5 В RMS.
Высокоуровневый вход
Вход Speaker-In позволяет подключить усилитель к совместимому источнику с усиленными акустическими выходами. Диапазон чувствительности составляет 0,8–20 В RMS.
Автоматическое включение
Переключаемая функция ART — Automatic Remote Turn-On/Off — обеспечивает автоматическое включение и выключение усилителя при работе через Speaker-In с совместимым источником BTL.
Подавление электромагнитных помех
Специальная балансная входная схема предназначена для уменьшения влияния электромагнитных помех на аудиосигнал. Это особенно актуально для судов с большим количеством электрооборудования.
Дополнительное управление
Регулировка уровня сабвуфера с поста управления
Выносной регулятор HRC
Hertz HCP 1MDK поддерживает дополнительный выносной регулятор уровня сабвуфера HRC. Он позволяет изменять уровень низких частот непосредственно с приборной панели без доступа к корпусу усилителя.
Диапазон регулировки −50…+6 дБ
В технических характеристиках указан диапазон дистанционной регулировки уровня сабвуфера от −50 до +6 дБ. Регулятор HRC является дополнительным аксессуаром и приобретается отдельно.
Параметры усиления
Мощное и контролируемое низкочастотное звучание
Заявленный показатель S/N составляет 100 дБ при измерении по A-взвешенной методике и уровне 1 В.
Коэффициент демпфирования более 100 при 100 Гц и 4 Ом характеризует способность усилителя контролировать движение динамика.
Коэффициент гармонических искажений составляет 0,25% при 100 Гц, нагрузке 4 Ом и 70% номинальной мощности.
Морские технологии
Разработан для эксплуатации на воде
Антикоррозионная защита плат
Электронные компоненты размещены на платах морского исполнения с защитным эпоксидным покрытием. Оно помогает уменьшать риск коррозии при эксплуатации во влажной среде.
Испытания соляным туманом
Усилитель проходит испытания воздействием соляного тумана по ASTM B117. Это позволяет оценивать стойкость конструкции к коррозионному воздействию морской атмосферы.
Эффективный теплоотвод
Корпус построен на основе экструдированного алюминиевого радиатора. Верхняя часть способствует передаче тепла от электронных компонентов к теплоотводящей конструкции.
Испытания на внешние воздействия
Производитель указывает испытания на УФ-воздействие, соляной туман, вибрации, высокие и низкие температуры, термический удар и пыль.
Marine Protection
IPX2
Степень защиты
от капающей воды
при вертикальной
установке усилителя
с соединительными
разъёмами, направленными вниз.
Морская конструкция требует правильного монтажа
Hertz HCP 1MDK предназначен для использования в морских аудиосистемах, однако степень влагозащиты зависит от способа установки.
Производитель заявляет IPX2 при вертикальном монтаже разъёмами вниз. Такой класс защиты не предусматривает погружение в воду или прямое воздействие сильных водяных струй.
- IPX2 при установленной ориентации;
- вертикальный монтаж разъёмами вниз;
- защитное покрытие электронных плат;
- испытания по ASTM B117;
- необходимость вентиляции и защиты соединений.

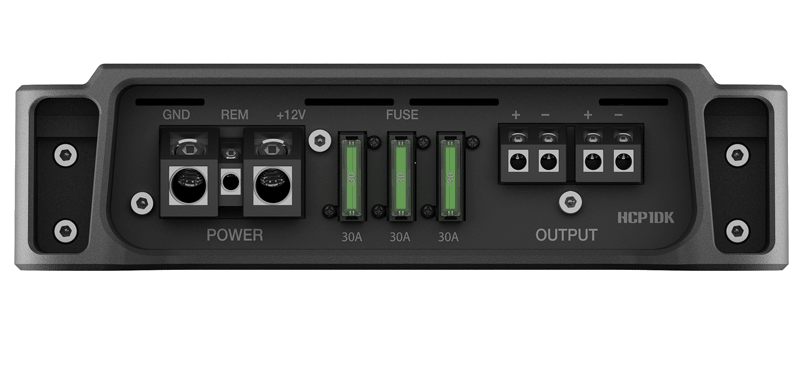

Электропитание
Высокая мощность требует правильного питания
Питание от сети постоянного тока
Рабочий диапазон напряжения составляет 11–15 В DC. Усилитель предназначен для соответствующих низковольтных бортовых электросистем. Прямое подключение к сети 24 В не допускается.
Предохранители и потребление
Производителем указаны три предохранителя по 30 А. Потребление при максимальной музыкальной мощности, нагрузке 2 Ом и питании 14,4 В составляет 45 А. Кабели и защиту цепи необходимо подбирать по инструкции.
!
Важные уточнения по мощности и техническим данным.
В предоставленном описании
Hertz HCP 1MDK указана мощность
740 Вт RMS при 4 Ом,
однако в таблице усилительного
каскада это значение относится
к измерению при THD 10%.
При THD 1% производитель
указывает 600 Вт RMS при 4 Ом
и 1100 Вт RMS при 2 Ом.
В карточке значения разделены
по условиям измерения,
чтобы избежать некорректного
сравнения мощности.
В разделе Technologies присутствует описание четырёхканального усилителя с мощностью 4 × 150 Вт и отношением сигнал/шум 105 дБ. Эти параметры не соответствуют одноканальной модели HCP 1MDK. Для данной карточки использованы характеристики HCP 1MDK из таблиц Amplifier Tech Data и Amplifier Stage: 1 канал и S/N 100 дБ.
Степень защиты IPX2 заявлена при вертикальном монтаже с разъёмами вниз. Минимальная допустимая нагрузка составляет 2 Ом. Перед подключением необходимо проверить соответствие сабвуфера, бортового питания, предохранителей и кабельной проводки.
В разделе Technologies присутствует описание четырёхканального усилителя с мощностью 4 × 150 Вт и отношением сигнал/шум 105 дБ. Эти параметры не соответствуют одноканальной модели HCP 1MDK. Для данной карточки использованы характеристики HCP 1MDK из таблиц Amplifier Tech Data и Amplifier Stage: 1 канал и S/N 100 дБ.
Степень защиты IPX2 заявлена при вертикальном монтаже с разъёмами вниз. Минимальная допустимая нагрузка составляет 2 Ом. Перед подключением необходимо проверить соответствие сабвуфера, бортового питания, предохранителей и кабельной проводки.
Технические данные
Характеристики Hertz HCP 1MDK
| Общие характеристики | |
| Производитель | Hertz |
| Модель | HCP 1MDK |
| Серия | HCP Marine |
| Тип устройства | Морской одноканальный усилитель |
| Назначение | Усиление низкочастотного сигнала для сабвуфера |
| Количество каналов | 1 (Mono) |
| Класс усиления | Class D |
| Суммарная мощность RMS по таблице производителя | 1100 Вт |
| Минимальное сопротивление нагрузки | 2 Ом |
| Регулируемый кроссовер | Да |
| Электропитание | |
| Напряжение питания | 11–15 В DC |
| Предохранители | 3 × 30 А |
| Ток холостого хода | 0,8 А |
| Ток в выключенном состоянии | 1 мА |
| Потребление при 14,4 В, 2 Ом, максимальной музыкальной мощности | 45 А |
| Remote IN | 7–15 В DC / 1 мА |
| ART — автоматическое включение/выключение | Да, переключаемое, через Speaker-In при совместимом BTL-источнике |
| Выходная мощность RMS при 14,4 В, THD 1% | |
| 1 канал, нагрузка 4 Ом | 600 Вт RMS |
| 1 канал, нагрузка 2 Ом | 1100 Вт RMS |
| Выходная мощность при 14,4 В, THD 10% | |
| 1 канал, нагрузка 4 Ом | 740 Вт |
| 1 канал, нагрузка 2 Ом | 1240 Вт |
| Параметры усилительного каскада | |
| THD при 100 Гц, 4 Ом, 70% номинальной мощности | 0,25% |
| Частотный диапазон (-3 дБ, 2 В RMS, 4 Ом) | 10–500 Гц |
| Отношение сигнал/шум, A-weighted, при 1 В | 100 дБ |
| Коэффициент демпфирования при 100 Гц, 4 Ом | > 100 |
| Входы и чувствительность | |
| Типы входов | PRE IN / SPEAKER IN |
| Чувствительность Pre-In | 0,2–5 В RMS |
| Чувствительность Speaker-In | 0,8–20 В RMS |
| Балансная входная схема | Да, для подавления электромагнитных помех |
| Фильтры и обработка звука | |
| Регулируемый кроссовер | Да |
| Фильтр низких частот LPF | 50–250 Гц, 24 дБ/окт. |
| Предварительный выход Pre-Out с фильтром HPF | 50–250 Гц, 12 дБ/окт. |
| Диапазон фильтров, указанный в строке Filters Outputs | 50–250 Гц, 12 дБ/окт. |
| Режим FULL | Указан производителем для секции фильтров |
| Регулировка фазы | 0–180°, плавная |
| Bass Boost | 0–6 дБ, частота 50 Гц |
| Subsonic | 25 Гц, 24 дБ/окт., включение/выключение |
| Remote Sub Volume | −50…+6 дБ |
| Совместимый выносной регулятор | Hertz HRC, дополнительный аксессуар |
| Морская конструкция и защита | |
| Степень влагозащиты | IPX2 при вертикальной установке разъёмами вниз |
| Испытания в соляном тумане | ASTM B117 |
| Защита печатных плат | Морское исполнение, эпоксидное покрытие |
| Теплоотводящая конструкция | Экструдированный алюминиевый радиатор |
| Испытания на внешние воздействия | УФ, соляной туман, вибрации, высокие и низкие температуры, термический удар, пыль |

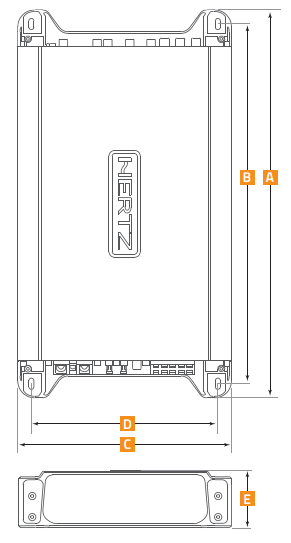

| Размеры и вес | |
| Dimension A | 315 мм |
| Dimension B | 291 мм |
| Dimension C | 190 мм |
| Dimension D | 166 мм |
| Dimension E | 50 мм |
| Вес | 3 кг |
Вопросы и ответы
Частые вопросы о Hertz HCP 1MDK
Что представляет собой Hertz HCP 1MDK?
Hertz HCP 1MDK —
морской одноканальный
усилитель класса D,
предназначенный
для подключения
сабвуфера.
Он обеспечивает
до 1100 Вт RMS
при 2 Ом
и оснащён
регулируемыми фильтрами,
Bass Boost,
Subsonic
и настройкой фазы.
Какая номинальная мощность у HCP 1MDK?
При напряжении 14,4 В
и THD 1%
усилитель развивает
600 Вт RMS
при 4 Ом
и 1100 Вт RMS
при 2 Ом.
При THD 10%
производитель указывает
740 Вт при 4 Ом
и 1240 Вт при 2 Ом.
Почему указаны разные значения мощности при 4 Ом?
Значения относятся
к разным условиям
измерения.
При THD 1%
мощность составляет
600 Вт RMS,
а при THD 10%
указано 740 Вт.
Для корректного
сравнения усилителей
следует использовать
характеристики,
измеренные при
одинаковом THD.
Можно ли подключить сабвуфер с сопротивлением 2 Ом?
Да. Минимальное
допустимое сопротивление
нагрузки составляет
2 Ом.
Подключение нагрузки
с меньшим сопротивлением
не соответствует
заявленным характеристикам
усилителя.
Для чего нужен фильтр Subsonic?
Фильтр Subsonic
уменьшает уровень
сигнала ниже 25 Гц
с крутизной
24 дБ/окт.
Он помогает
ограничивать
чрезмерно низкочастотную
нагрузку на сабвуфер.
Фильтр можно
включать и отключать.
Можно ли регулировать фазу сабвуфера?
Да. HCP 1MDK
оснащён плавным
регулятором фазы
от 0 до 180°.
Это позволяет
согласовать
низкочастотное
звучание сабвуфера
с основной акустикой.
Что делает Bass Boost?
Bass Boost позволяет
плавно усиливать
низкие частоты
в области 50 Гц
на величину
от 0 до +6 дБ.
Использовать функцию
следует с учётом
мощности усилителя
и возможностей
сабвуфера.
Можно ли подключить усилитель к магнитоле без RCA?
Да. HCP 1MDK
имеет высокоуровневый
вход Speaker-In
с чувствительностью
0,8–20 В RMS.
Он позволяет
подключать совместимые
источники с усиленными
акустическими выходами.
Что такое ART в Hertz HCP 1MDK?
ART — функция
автоматического
включения и выключения
усилителя при подключении
через Speaker-In
к совместимому
головному устройству
с выходами BTL.
Функция переключаемая.
Можно ли регулировать громкость сабвуфера с панели катера?
Да. Для этого
предусмотрена
поддержка дополнительного
регулятора Hertz HRC.
Он позволяет
изменять уровень
сабвуфера без доступа
к усилителю.
Аксессуар приобретается
отдельно.
Какой диапазон регулировки у Remote Sub Volume?
В технической
таблице производителя
указан диапазон
от −50 до +6 дБ.
Для дистанционного
управления используется
совместимый
дополнительный
регулятор HRC.
Какое питание требуется усилителю?
Рабочее напряжение
составляет
11–15 В DC.
Производителем
предусмотрены
три предохранителя
по 30 А.
Потребление при
максимальной музыкальной
мощности и нагрузке
2 Ом составляет
45 А при 14,4 В.
Можно ли подключить HCP 1MDK к сети 24 В?
Напрямую нельзя.
Усилитель рассчитан
на питание
11–15 В DC.
Для использования
на судне с сетью
24 В потребуется
подходящее
преобразование питания
с учётом тока,
мощности и требований
производителя.
Какая степень влагозащиты у HCP 1MDK?
Производитель
заявляет IPX2
при вертикальной
установке
с разъёмами вниз.
Это защита
от капающей воды
при определённых
условиях, а не
от погружения
или сильных струй.
Как усилитель защищён от коррозии?
Печатные платы
имеют защитное
эпоксидное покрытие.
Конструкция также
проходит испытания
соляным туманом
по ASTM B117.
Это повышает
устойчивость
к морской среде,
но не отменяет
требований
к правильному монтажу.
Каковы размеры и вес Hertz HCP 1MDK?
В размерной схеме
указаны:
A — 315 мм,
B — 291 мм,
C — 190 мм,
D — 166 мм,
E — 50 мм.
Вес усилителя
составляет 3 кг.
Перед установкой
следует сверить
расположение размеров
с оригинальным
чертежом производителя.
Для каких судов подходит Hertz HCP 1MDK?
Усилитель предназначен
для морских
аудиосистем катеров,
моторных лодок
и яхт, где требуется
мощное усиление
сабвуфера.
При выборе необходимо
учитывать сопротивление
и мощность сабвуфера,
бортовое питание,
вентиляцию и условия
размещения устройства.

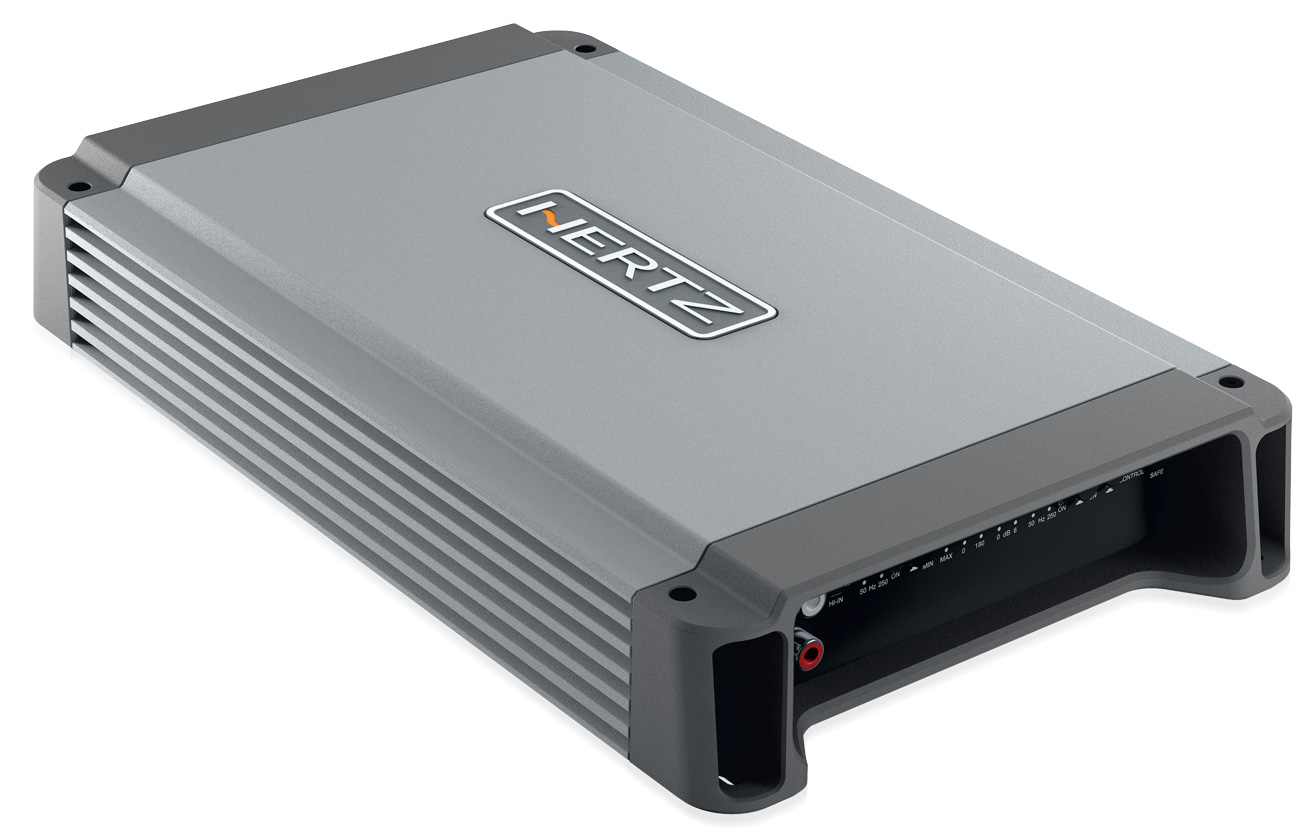

Hertz HCP 1MDK — морской одноканальный усилитель класса D с мощностью 600 Вт RMS при 4 Ом и 1100 Вт RMS при 2 Ом при напряжении 14,4 В и THD 1%. Поддерживает входы Pre-In и Speaker-In, регулируемый LPF, Subsonic, Bass Boost, регулировку фазы и дистанционное управление уровнем сабвуфера через дополнительный HRC.
Значения 740 Вт при 4 Ом и 1240 Вт при 2 Ом указаны производителем для THD 10%. Они не эквивалентны значениям при THD 1%. В исходном разделе Technologies также присутствует описание четырёхканального усилителя 4 × 150 Вт с S/N 105 дБ, которое не относится к модели HCP 1MDK. Для данной модели корректное значение S/N составляет 100 дБ.
Степень защиты IPX2 действует при вертикальном монтаже с разъёмами вниз. Усилитель не предназначен для погружения в воду или воздействия сильных водяных струй. Регулятор Hertz HRC приобретается отдельно. Для установки необходимы подходящее электропитание, вентиляция и защита соединений.
Характеристики приведены по предоставленным материалам производителя. Перед подключением необходимо проверить официальную инструкцию, допустимую нагрузку, схему соединений и требования к электропроводке. Информация не является публичной офертой.
Загрузка отзывов...
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
