Auto-Releasing
Катушка рассчитана на приложения с постоянным управляющим сигналом и позволяет реализовать поведение, аналогичное нормально разомкнутому реле.

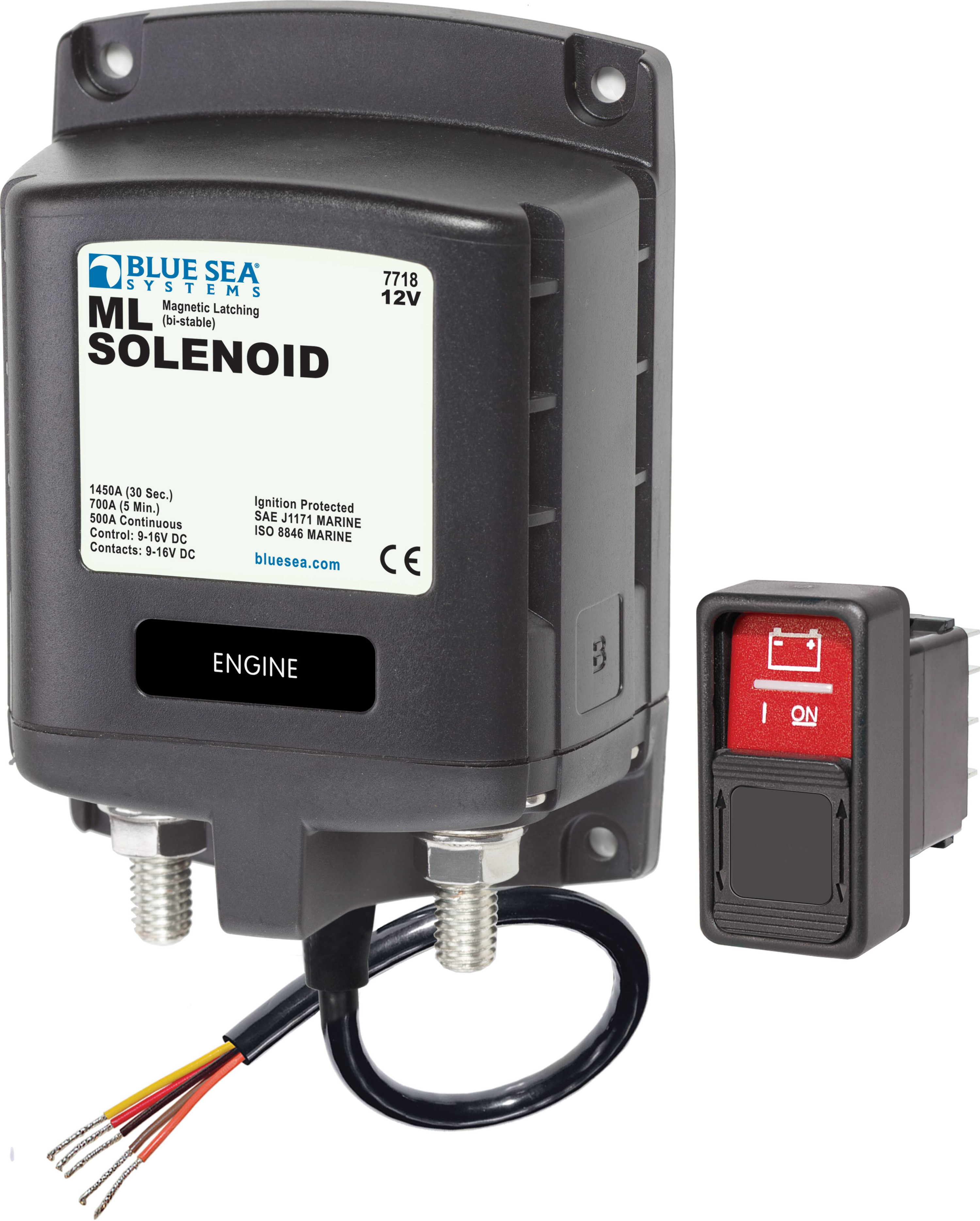

BlueSea Solenoid ML 12V 7718
0
Арт. 7718
Заводская гарантия
Описание
BlueSea Solenoid ML 12V 7718 — дистанционно управляемый силовой соленоид ML-Series для приложений, где требуется постоянный управляющий сигнал и логика, аналогичная нормально разомкнутому реле. Функция Auto-Releasing сочетает высокотоковую коммутацию с низким током управляющей цепи в устойчивом состоянии.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · ML-SERIES · 7718
BlueSea Solenoid ML 7718 — силовой соленоид 12V Auto-Releasing
BlueSea Solenoid ML 12V 7718 — дистанционно управляемый силовой соленоид ML-Series для приложений, где требуется постоянный управляющий сигнал и логика, аналогичная нормально разомкнутому реле. Функция Auto-Releasing сочетает высокотоковую коммутацию с низким током управляющей цепи в устойчивом состоянии.
8 / 13 мА
потребление управляющей цепи OFF / ON
700 А
кратковременный ток в течение 5 минут
1000 А
пусковой номинал в течение 30 секунд
100K
механический ресурс — 100 000 циклов
ML Auto-Releasing
Для систем с постоянным управляющим сигналом
BlueSea ML 7718 разработан для задач, где требуется поддерживаемый управляющий сигнал, позволяющий использовать высокотоковый соленоид по логике, аналогичной Normally Open relay.
В отличие от полностью магнитно-защёлкивающейся логики, здесь используется функция Auto-Releasing. Она позволяет управлять устройством с помощью SPST или SPDT переключателя в системах, где требуется нормально разомкнутая логика.
При этом ток управляющей цепи остаётся небольшим: заявлено 8 мА в состоянии OFF и 13 мА в состоянии ON.
Ключевые особенности
Высокотоковая коммутация с дистанционным контролем
Серебряный сплав контактов
Силовые контакты из серебряного сплава рассчитаны на надёжную коммутацию электрических цепей под нагрузкой.
LED-индикация состояния
Предусмотрен LED-выход для удалённой индикации состояния соленоида. Требуется совместимый внешний LED или управляющий Contura Switch со встроенным светодиодом.
Remote Control Contura Switch
В розничную упаковку входит дистанционный переключатель Contura Switch, позволяющий организовать управление соленоидом с панели.
Starting Rating
1000А
Пусковой номинал в течение 30 секунд. Кратковременный номинал составляет 700 А в течение 5 минут.
Рассчитан на высокие токовые нагрузки
BlueSea ML 7718 сочетает дистанционное электрическое управление с характеристиками, рассчитанными на высокотоковые бортовые цепи.
- 700 А — Intermittent Rating в течение 5 минут;
- 1000 А DC — Starting Rating в течение 30 секунд;
- 300 А при 12 V DC — коммутация под нагрузкой;
- 10 000 циклов для указанного режима Live Current Switching;
- 100 000 циклов механического ресурса;
- 25 А — Switching Rating.
Управляющая цепь
Рабочий диапазон 10,1–16,5 V DC
Control Circuit Voltage
Допустимый диапазон напряжения управляющей цепи составляет от 10,1 до 16,5 V DC.
Потребление в OFF
При выключенном состоянии управляющая цепь потребляет 8 мА.
Потребление в ON
При включённом состоянии заявлен ток управляющей цепи 13 мА.
Момент переключения
При изменении состояния потребление управляющей цепи составляет менее 7 А в течение 40 мс.
Силовые соединения
Шпильки M10 из лужёной меди
3/8"-16
Силовые контактные шпильки имеют размер 3/8"-16 (M10).
Лужёная медь
Лужёные медные шпильки обеспечивают высокую проводимость и повышенную устойчивость соединений к коррозии.
Длина шпильки
Длина контактной шпильки составляет 0,875" (22,23 мм).
Момент затяжки
Terminal Stud Torque составляет 140 in-lb (15,82 Н·м).
Надёжность соединений
Конструкция для мощной силовой проводки
Цельные фланцевые гайки из нержавеющей стали предназначены для безопасной и надёжной фиксации силовых соединений.
Допустимый диаметр кольцевого наконечника в зоне клеммы — до 1,18" (29,97 мм).
Для соответствия заявленным токовым характеристикам производитель указывает Cable Size to Meet Ratings: 2 × 4/0.
Live Current Switching
300А
Заявленный режим коммутации под нагрузкой: 300 А при 12 V DC, 10 000 циклов.
Серебряные контакты для коммутации живой нагрузки
Контактная группа из серебряного сплава обеспечивает высокую надёжность при переключении электрических нагрузок.
Для режима Live Current Switching производитель указывает 300 А при 12 V DC с ресурсом 10 000 циклов. Общая механическая выносливость устройства заявлена на уровне 100 000 циклов.
- серебряный сплав силовых контактов;
- 300 А при 12 V DC под нагрузкой;
- 10 000 циклов Live Current Switching;
- 100 000 циклов Mechanical Endurance;
- Master Control Switch Capability — Yes.
Дистанционная индикация
LED-выход позволяет видеть состояние соленоида удалённо
Контроль состояния с панели
BlueSea ML 7718 имеет выход для удалённой LED-индикации состояния. Для индикации требуется дополнительный светодиод либо совместимый Remote Control Contura Switch со встроенным LED.
В розничную упаковку входит Remote Control Contura Switch. Для retail-версии подключение управляющей цепи выполнено лужёными проводами.
Также предусмотрены углубления для маркировки, позволяющие идентифицировать назначение коммутируемой цепи.
Рабочая температура
От −10 °C до +60 °C
Минимальная заявленная рабочая температура устройства.
Номинальное напряжение силового соленоида.
Максимальная заявленная рабочая температура устройства.
!
ML 7718 использует функцию Auto-Releasing и требует постоянного управляющего сигнала для соответствующей логики работы.
Это отличается от моделей с полностью бистабильной магнитной фиксацией, которые не потребляют ток в устойчивых состояниях. Для BlueSea 7718 производителем указано потребление 8 мА в OFF и 13 мА в ON. При выборе схемы управления необходимо учитывать именно логику Auto-Releasing.
Характеристики
Технические характеристики BlueSea Solenoid ML 12V 7718
| Основные характеристики | |
| Модель | 7718 |
| Серия | ML-Series |
| Тип устройства | Дистанционно управляемый силовой соленоид |
| Номинальное напряжение | 12 V DC |
| Control Circuit Voltage | 10,1–16,5 V DC |
| Coil Function | Auto-Releasing |
| Master Control Switch Capability | Да |
| Управляющая цепь | |
| Control Circuit Connection | Tinned Wire / лужёные провода для retail-версии |
| Operating Current — OFF | 8 мА |
| Operating Current — ON | 13 мА |
| Operating Current при изменении состояния | <7 А / 40 мс |
| LED-выход для индикации состояния | Да |
| Remote Control Contura Switch | Входит в розничную упаковку |
| Токовые характеристики | |
| Intermittent Rating | 700 А / 5 минут |
| Starting Rating | 1000 А DC / 30 секунд |
| Live Current Switching | 300 А @ 12 V DC / 10 000 циклов |
| Switching Rating | 25 А |
| Mechanical Endurance | 100 000 циклов |
| Силовые соединения | |
| Материал силовых контактов | Серебряный сплав |
| Материал контактных шпилек | Лужёная медь |
| Размер контактных шпилек | 3/8"-16 (M10) |
| Длина контактной шпильки | 0,875" (22,23 мм) |
| Terminal Ring Diameter Clearance | 1,18" (29,97 мм) |
| Terminal Stud Torque | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 2 × 4/0 |
| Фланцевые гайки | Цельные, из нержавеющей стали |
| Монтаж и эксплуатация | |
| Монтаж | #10 |
| Минимальная рабочая температура | −10 °C |
| Максимальная рабочая температура | +60 °C |
| Углубления для маркировки цепи | Да |
FAQ
Частые вопросы о BlueSea ML 7718
Для чего предназначен BlueSea Solenoid ML 7718?
Модель предназначена для высокотоковых систем, где требуется постоянный управляющий сигнал и логика, аналогичная нормально разомкнутому реле, при сравнительно небольшом токе управления.
Что означает Auto-Releasing?
Это функция катушки, позволяющая управлять ML-соленоидом с помощью SPST или SPDT переключателя в приложениях, где требуется логика Normally Open relay.
Какое номинальное напряжение у модели 7718?
Номинальное напряжение составляет 12 V DC. Диапазон напряжения управляющей цепи — от 10,1 до 16,5 V DC.
Сколько тока потребляет управляющая цепь?
Производителем указано 8 мА в состоянии OFF и 13 мА в состоянии ON.
Какой ток потребляется в момент переключения?
При изменении состояния указано потребление менее 7 А в течение 40 мс.
Какой кратковременный ток выдерживает BlueSea 7718?
Intermittent Rating составляет 700 А в течение 5 минут.
Какой пусковой ток у BlueSea ML 7718?
Starting Rating составляет 1000 А DC в течение 30 секунд.
Можно ли коммутировать цепь под нагрузкой?
Для режима Live Current Switching производителем указано 300 А при 12 V DC с ресурсом 10 000 циклов.
Какой механический ресурс у соленоида?
Mechanical Endurance заявлен на уровне 100 000 циклов.
Есть ли удалённая индикация состояния?
Да. Предусмотрен LED-выход для удалённой индикации состояния. Для него требуется совместимый LED или Remote Control Contura Switch со встроенным светодиодом.
Входит ли дистанционный переключатель в комплект?
Да, производитель указывает, что Remote Control Contura Switch входит в розничную упаковку.
Как подключается управляющая цепь retail-версии?
Для розничных устройств указаны лужёные провода — Tinned Wire.
Какой размер силовых шпилек?
Размер составляет 3/8"-16 (M10), а длина шпильки — 0,875" (22,23 мм).
Какой момент затяжки силовых шпилек?
Terminal Stud Torque составляет 140 in-lb, или 15,82 Н·м.
Какой кабель указан для достижения заявленных номиналов?
В технических характеристиках Cable Size to Meet Ratings указан как 2 × 4/0.
В каком температурном диапазоне работает BlueSea 7718?
Заявленный рабочий диапазон — от −10 °C до +60 °C.
BlueSea Solenoid ML 12V 7718 — силовой соленоид ML-Series с функцией Auto-Releasing для приложений, где требуется постоянный управляющий сигнал и логика Normally Open relay.
Заявленные характеристики включают 700 А в течение 5 минут, 1000 А DC в течение 30 секунд, Live Current Switching 300 А при 12 V DC / 10 000 циклов и механический ресурс 100 000 циклов.
Для розничной версии указано подключение управляющей цепи лужёными проводами и наличие Remote Control Contura Switch в упаковке.
