Положение OFF используется для отключения аккумуляторных банков от общей группы нагрузки.

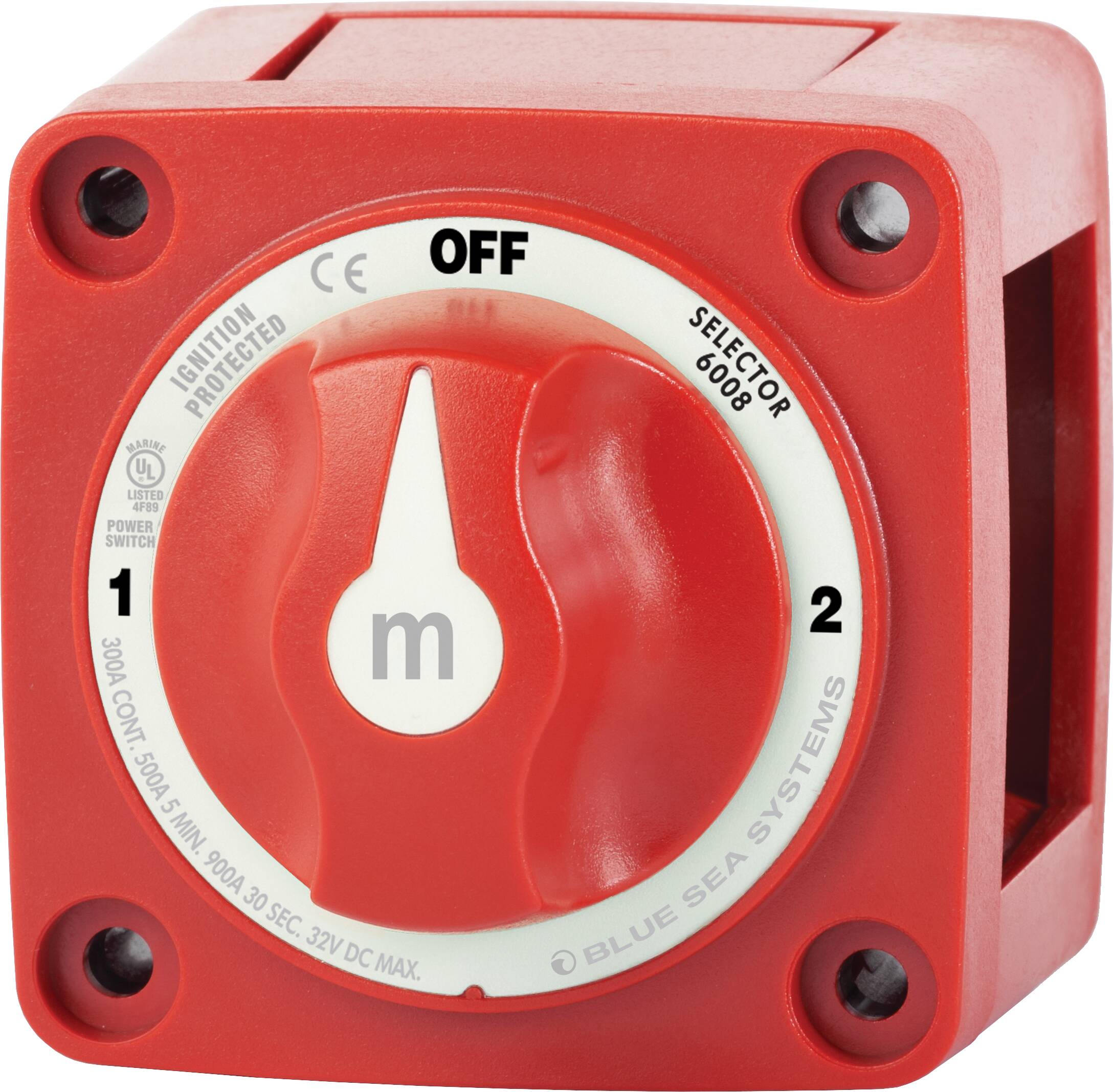

BlueSea m-Series Selector 3 Position Battery Switch - Red 6008
0
Арт. 6008
Заводская гарантия
Описание
BlueSea m-Series Selector 3 Position Battery Switch 6008 — трёхпозиционный аккумуляторный переключатель с двумя входами. Позволяет выбирать один из двух изолированных аккумуляторных банков для подключения к общей группе нагрузки или полностью отключать питание.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · m-SERIES · 6008
Селектор аккумуляторов BlueSea 6008 с выбором одного из двух банков
BlueSea m-Series Selector 3 Position Battery Switch 6008 — трёхпозиционный аккумуляторный переключатель с двумя входами. Позволяет выбирать один из двух изолированных аккумуляторных банков для подключения к общей группе нагрузки или полностью отключать питание.
3 положения селектора
300 А номинальный длительный ток
900 А пусковой ток в течение 30 секунд
32 V максимальное напряжение DC
Selector Battery Switch
Выбор между двумя аккумуляторными банками
Blue Sea Systems m-Series 6008 относится к выключателям типа Selector 3 Position. Переключатель имеет два аккумуляторных входа и предназначен для подключения выбранного изолированного аккумуляторного банка к общей группе потребителей.
Три положения селектора позволяют полностью отключить питание либо выбрать один из двух аккумуляторных банков. Функция одновременного объединения аккумуляторных банков у модели 6008 отсутствует.
Выключатель рассчитан на максимальное напряжение 32 V DC, длительный ток 300 А, кратковременную нагрузку 500 А в течение 5 минут и пусковой ток 900 А в течение 30 секунд.
Логика работы
Три положения для управления питанием
К общей группе нагрузки подключается первый из двух аккумуляторных банков.
К общей группе нагрузки подключается второй аккумуляторный банк.
Особенности
Для судовой аккумуляторной системы
Ignition Protected
Выключатель имеет исполнение с защитой от воспламенения и допускается производителем к установке на борту лодок с бензиновыми двигателями.
Два аккумуляторных входа
Модель 6008 рассчитана на подключение двух аккумуляторных банков с возможностью выбора одного из них для питания общей нагрузки.
Поверхностный монтаж
Конструкция корпуса позволяет установить переключатель непосредственно на подходящую монтажную поверхность.
Монтаж с задней стороны панели
Корпус также предусматривает установку с задней стороны панели для интеграции переключателя в судовую консоль.
Токовая нагрузка
300А
Максимальный ток, который BlueSea 6008 рассчитан проводить в непрерывном режиме.
Силовой селектор для аккумуляторной цепи
Электрические характеристики BlueSea 6008 рассчитаны на работу с высокими токами, характерными для силовых аккумуляторных цепей.
- 300 А — длительный ток;
- 500 А — кратковременный ток до 5 минут;
- 900 А — пусковой ток до 30 секунд;
- 32 V DC — максимальное напряжение;
- 25 А — Switching Rating.
Силовые соединения
Контактные шпильки из лужёной меди
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16 (M10).
Лужёная медь
Контактные шпильки выключателя изготовлены из лужёной меди.
Момент затяжки 13,56 Н·м
Указанный момент затяжки контактных шпилек составляет 120 in-lb, или 13,56 Н·м.
Кабель 4/0 AWG
В предоставленных характеристиках для соответствия заявленным токовым номиналам указан кабель 4/0 AWG. Зазор для кабеля этого размера — 1,12" (28,45 мм).
Конфигурация
Выбор банка без функции Battery Combine
Selector 3 Position
Ключевая особенность BlueSea 6008 — возможность выбирать один из двух изолированных аккумуляторных банков для питания нагрузки.
В отличие от четырёхпозиционного селектора с функцией объединения, модель 6008 не объединяет два аккумуляторных банка. В каждый момент выбирается один банк либо положение OFF.
!
Battery Combine и Alternator Field Disconnect у BlueSea 6008 отсутствуют.
Модель представляет собой трёхпозиционный селектор с двумя аккумуляторными входами. При подборе и монтаже необходимо учитывать напряжение системы, длительные и пусковые токи, параметры аккумуляторов, кабелей, защитных устройств и подключённой нагрузки.
Характеристики
Технические характеристики BlueSea m-Series Selector 3 Position Battery Switch 6008
| Основные характеристики | |
| Модель | 6008 |
| Серия | m-Series |
| Тип выключателя | Selector 3 Position |
| Количество положений | 3 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Нет |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 300 А |
| Кратковременный ток (Intermittent Rating) | 500 А / 5 минут |
| Пусковой ток (Starting Rating) | 900 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер шпильки | 3/8" |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 120 in-lb (13,56 Н·м) |
| Момент затяжки шпильки | 120 in-lb (13,56 Н·м) |
| Размер кабеля для соответствия номиналам | 4/0 AWG (в исходных данных указаны значения 120 мм² и 130 мм²) |
| Зазор для кабеля 4/0 AWG | 1,12" (28,45 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт #10 |
| Масса | |
| Вес | 0,77 lb (0,35 кг) |
FAQ
Частые вопросы о BlueSea 6008
Для чего предназначен BlueSea m-Series 6008?
BlueSea 6008 — трёхпозиционный селектор аккумуляторных батарей с двумя входами. Он позволяет выбрать один из двух аккумуляторных банков для подключения к общей группе нагрузки либо отключить питание.
Сколько положений имеет BlueSea 6008?
Переключатель имеет три положения.
Сколько аккумуляторных входов у модели 6008?
Переключатель имеет два аккумуляторных входа.
Можно ли одновременно объединить два аккумуляторных банка?
Нет. Согласно техническим характеристикам, функция Battery Combine у BlueSea 6008 отсутствует.
Какой длительный ток выдерживает BlueSea 6008?
Номинальный длительный ток составляет 300 А. Кратковременный номинал — 500 А в течение 5 минут, а пусковой — 900 А в течение 30 секунд.
Какое максимальное напряжение поддерживает BlueSea 6008?
Максимальное напряжение для модели составляет 32 V DC.
Подходит ли BlueSea 6008 для лодки с бензиновым двигателем?
Да. Для модели указано исполнение Ignition Protected, позволяющее устанавливать выключатель на борту лодок с бензиновыми двигателями.
Есть ли у BlueSea 6008 функция Alternator Field Disconnect?
Нет. Alternator Field Disconnect (AFD) у данной модели отсутствует.
Какие силовые контакты используются?
Контактные шпильки изготовлены из лужёной меди. Размер силовых выводов — 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный момент затяжки составляет 120 in-lb, или 13,56 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В предоставленных характеристиках указан размер 4/0 AWG. Для метрического эквивалента в исходных данных одновременно приведены значения 120 мм² и 130 мм², поэтому размер кабеля следует подбирать по требованиям конкретной электрической системы и монтажной документации.
Как можно установить BlueSea 6008?
Конструкция корпуса допускает поверхностный монтаж или установку с задней стороны панели.
Сколько весит BlueSea 6008?
Вес переключателя составляет 0,77 lb, или приблизительно 0,35 кг.
BlueSea m-Series Selector 3 Position Battery Switch 6008 — трёхпозиционный селектор с двумя аккумуляторными входами. Модель предназначена для выбора одного из изолированных аккумуляторных банков для питания общей группы нагрузки.
Функции Battery Combine и Alternator Field Disconnect у модели 6008 отсутствуют. Максимальное напряжение — 32 V DC, длительный ток — 300 А, кратковременный — 500 А в течение 5 минут, пусковой — 900 А в течение 30 секунд.
При проектировании и монтаже аккумуляторной системы необходимо учитывать напряжение, рабочие и пусковые токи, параметры аккумуляторов, длину и сечение кабелей, защитные устройства и требования подключённого оборудования.
