Полное отключение
В положении OFF аккумуляторные банки отключаются от общей группы нагрузки.

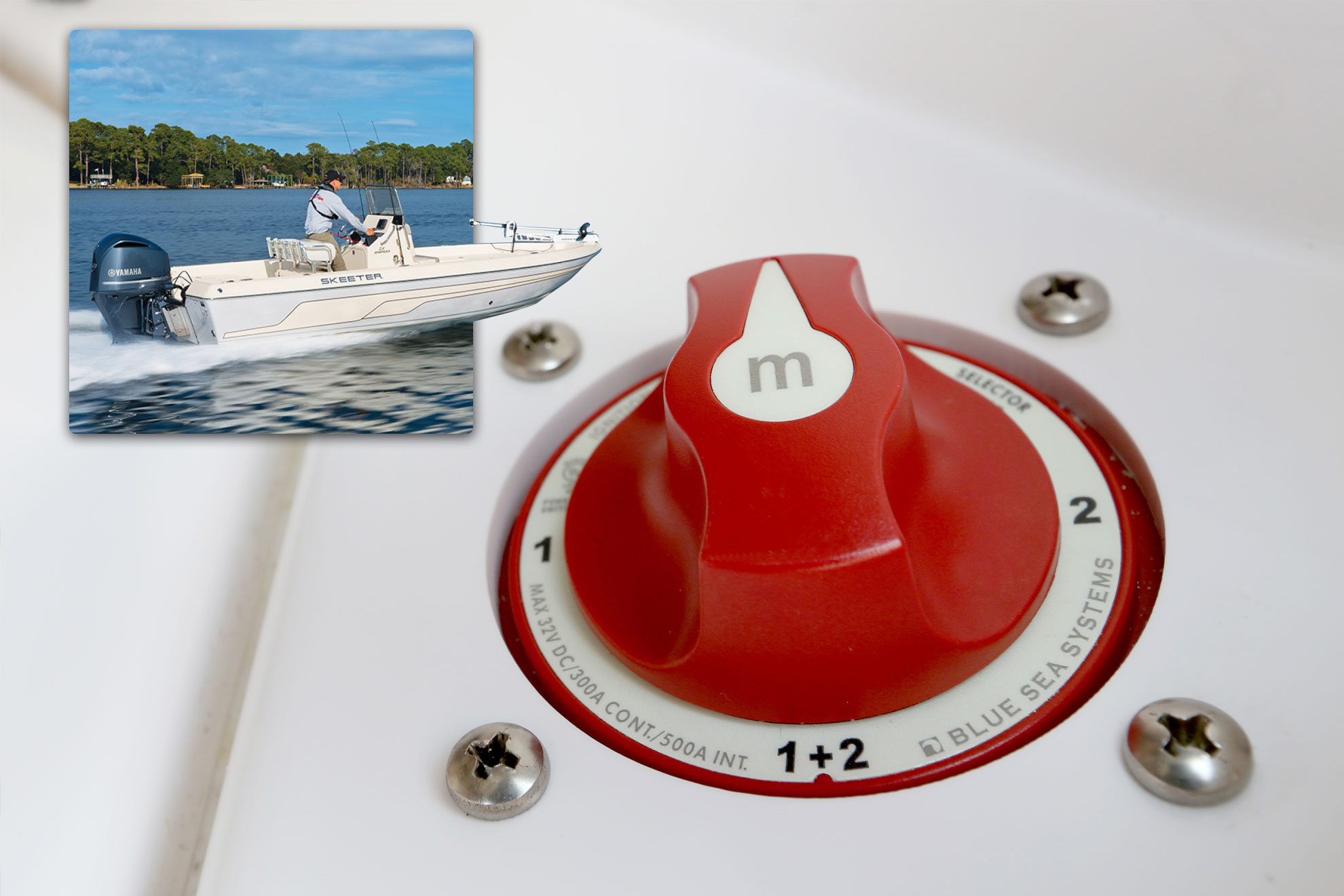

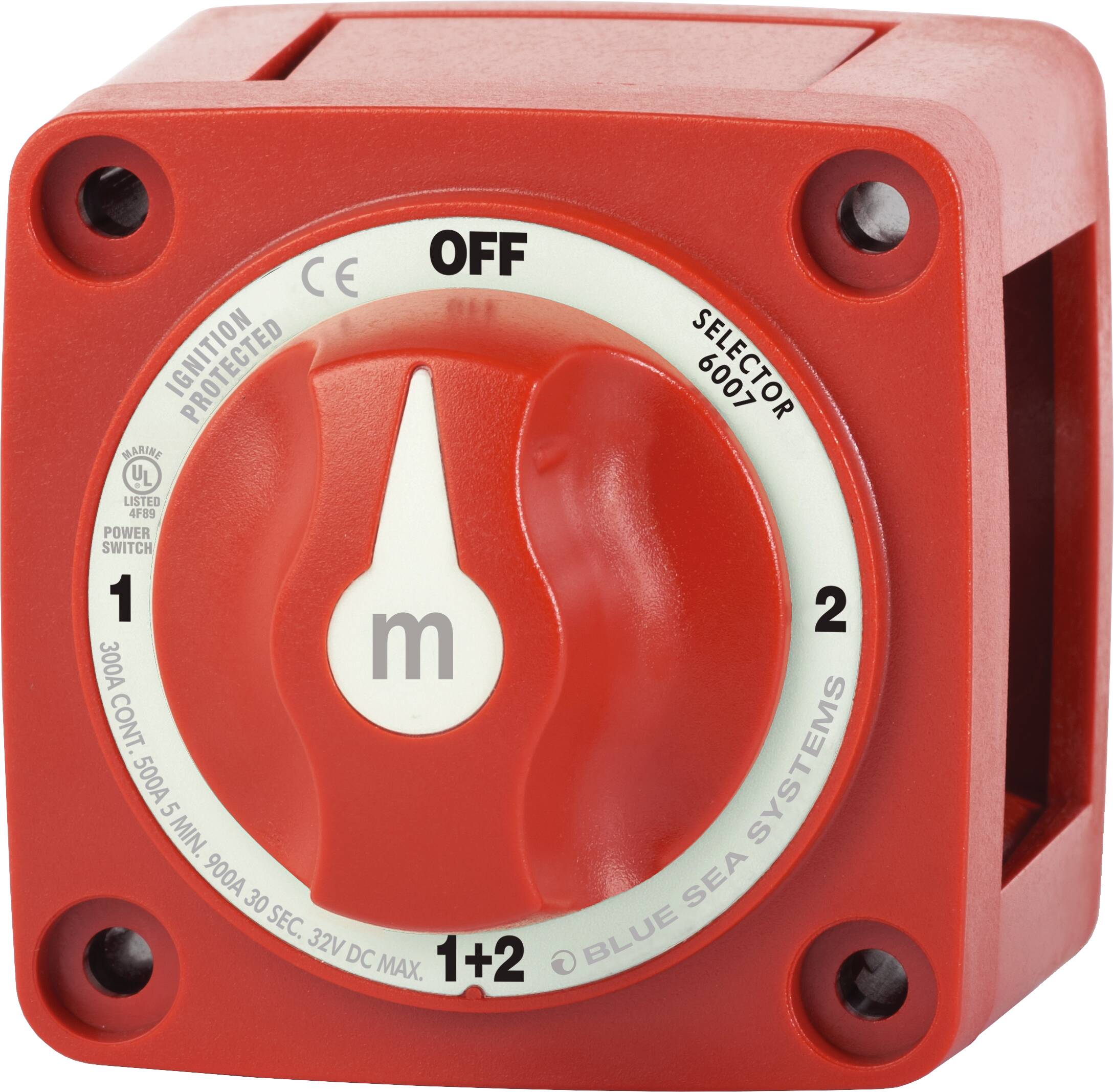

BlueSea m-Series Mini Selector Battery Switch - Red 6007
0
Арт. 6007
Заводская гарантия
Описание
BlueSea m-Series Mini Selector Battery Switch 6007 — четырёхпозиционный селектор аккумуляторных батарей для управления двумя изолированными аккумуляторными банками. Позволяет подключать к нагрузке Battery 1, Battery 2, объединять оба банка или полностью отключать питание. Контактная схема Make-Before-Break позволяет переключаться между аккумуляторными банками без прерывания питания.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · m-SERIES · 6007
Селектор аккумуляторов BlueSea 6007 с объединением двух банков
BlueSea m-Series Mini Selector Battery Switch 6007 — четырёхпозиционный селектор аккумуляторных батарей для управления двумя изолированными аккумуляторными банками. Позволяет подключать к нагрузке Battery 1, Battery 2, объединять оба банка или полностью отключать питание. Контактная схема Make-Before-Break позволяет переключаться между аккумуляторными банками без прерывания питания.
4 положения переключателя
300 А длительный ток
900 А пусковой ток до 30 секунд
32 V максимальное напряжение DC
Selector Battery Switch
Управление двумя аккумуляторными банками одним переключателем
Blue Sea Systems m-Series 6007 относится к переключателям типа Selector 4 Position. Он имеет два аккумуляторных входа и позволяет выбирать, какой аккумуляторный банк будет подключён к общей группе нагрузки.
Четыре положения селектора позволяют полностью отключить питание, использовать первый аккумуляторный банк, второй аккумуляторный банк либо объединить оба банка.
Контактная схема Make Before Break обеспечивает переключение между аккумуляторными банками без разрыва цепи питания во время перехода между рабочими положениями.
Логика переключения
Четыре режима работы аккумуляторной системы
Battery 1
К общей нагрузке подключается первый из двух аккумуляторных банков.
Battery 2
К общей нагрузке подключается второй аккумуляторный банк.
Battery Combine
Оба аккумуляторных банка объединяются и одновременно подключаются к общей нагрузке.
Make Before Break
1→2
Конструкция контактов позволяет переходить между аккумуляторными банками без прерывания питания подключённой нагрузки.
Переключение между банками без кратковременного отключения
В стандартном переключателе разрыв цепи между положениями может приводить к кратковременному исчезновению питания. В BlueSea 6007 применяется схема Make-Before-Break: новый контакт замыкается до размыкания предыдущего.
Это позволяет переключаться между Battery 1 и Battery 2 без перерыва питания подключённой группы нагрузки.
- 4 положения селектора;
- 2 аккумуляторных входа;
- функция Battery Combine;
- Make-Before-Break;
- общая группа нагрузки для обоих аккумуляторных банков.
Электрическая нагрузка
Рассчитан на высокие токи аккумуляторной цепи
Максимальный ток, который выключатель рассчитан проводить непрерывно, составляет 300 А.
Кратковременный допустимый ток составляет 500 А в течение 5 минут.
Пусковой номинал составляет 900 А в течение 30 секунд.
Силовые соединения
Лужёные медные шпильки и кабель до 4/0 AWG
Контактные шпильки 3/8"-16
Силовые выводы имеют размер 3/8"-16, соответствующий M10.
Лужёная медь
Контактные шпильки выполнены из лужёной меди.
Момент затяжки 13,56 Н·м
Указанный производителем момент затяжки контактной шпильки — 120 in-lb, или 13,56 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG, или 120 мм². Зазор для такого кабеля — 28,45 мм.
!
Функция объединения аккумуляторов присутствует, AFD — отсутствует.
BlueSea 6007 позволяет объединять два аккумуляторных банка в положении Battery Combine. При этом функция Alternator Field Disconnect (AFD) у данной модели отсутствует. При проектировании схемы необходимо учитывать параметры генератора, аккумуляторных банков, кабелей и подключённой нагрузки.
Характеристики
Технические характеристики BlueSea m-Series Mini Selector Battery Switch 6007
| Основные характеристики | |
| Модель | 6007 |
| Серия | m-Series |
| Тип выключателя | Selector 4 Position |
| Назначение | Переключение изолированных аккумуляторных банков на общую нагрузку или объединение банков |
| Количество положений | 4 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Да |
| Make Before Break | Да |
| Alternator Field Disconnect (AFD) | Нет |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 300 А |
| Кратковременный ток (Intermittent Rating) | 500 А / 5 минут |
| Пусковой ток | 900 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер шпильки | 3/8" |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 120 in-lb (13,56 Н·м) |
| Момент затяжки шпильки | 120 in-lb (13,56 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,12" (28,45 мм) |
| Монтаж | |
| Крепёжные отверстия | Под винт #10 |
| Масса | |
| Вес | 0,77 lb (0,35 кг) |
FAQ
Частые вопросы о BlueSea 6007
Для чего предназначен BlueSea m-Series 6007?
Выключатель предназначен для управления двумя изолированными аккумуляторными банками. Он позволяет выбирать первый банк, второй банк, объединять оба банка либо полностью отключать нагрузку.
Сколько положений у BlueSea 6007?
Модель имеет четыре положения переключателя.
Можно ли объединить два аккумулятора?
Да. Функция Battery Combine предусмотрена. В соответствующем положении оба аккумуляторных банка объединяются и подключаются к общей нагрузке.
Что означает Make Before Break?
Это схема контактов, при которой новый аккумуляторный банк подключается до отключения предыдущего. Благодаря этому при переключении между банками питание нагрузки не прерывается.
Какой длительный ток выдерживает BlueSea 6007?
Длительный ток составляет 300 А. Кратковременный номинал — 500 А в течение 5 минут, пусковой — 900 А в течение 30 секунд.
Какое максимальное напряжение поддерживает модель 6007?
Максимальное напряжение составляет 32 V DC.
Сколько аккумуляторных входов имеет переключатель?
У модели BlueSea 6007 два аккумуляторных входа.
Есть ли у BlueSea 6007 Alternator Field Disconnect?
Нет. Функция Alternator Field Disconnect (AFD) у данной модели отсутствует.
Какие силовые контакты используются?
Контактные шпильки изготовлены из лужёной меди. Размер силовых выводов — 3/8"-16 (M10).
Какой момент затяжки силовых контактов?
Указанный момент затяжки составляет 120 in-lb, или 13,56 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). При проектировании конкретной системы необходимо учитывать длину кабеля, допустимое падение напряжения и фактические токи.
Сколько весит BlueSea 6007?
Вес переключателя составляет 0,77 lb, или приблизительно 0,35 кг.
BlueSea m-Series Mini Selector Battery Switch 6007 — четырёхпозиционный аккумуляторный селектор с двумя аккумуляторными входами и функцией Battery Combine.
Контактная схема Make-Before-Break предназначена для переключения между аккумуляторными банками без прерывания питания. Функция Alternator Field Disconnect у модели отсутствует.
При проектировании и монтаже аккумуляторной системы необходимо учитывать напряжение, длительные и пусковые токи, характеристики аккумуляторных банков, сечение и длину кабелей, параметры генератора и требования подключённого оборудования.
