Ignition Protected
Выключатель имеет исполнение с защитой от воспламенения и допускается производителем к установке на борту лодок с бензиновыми двигателями.

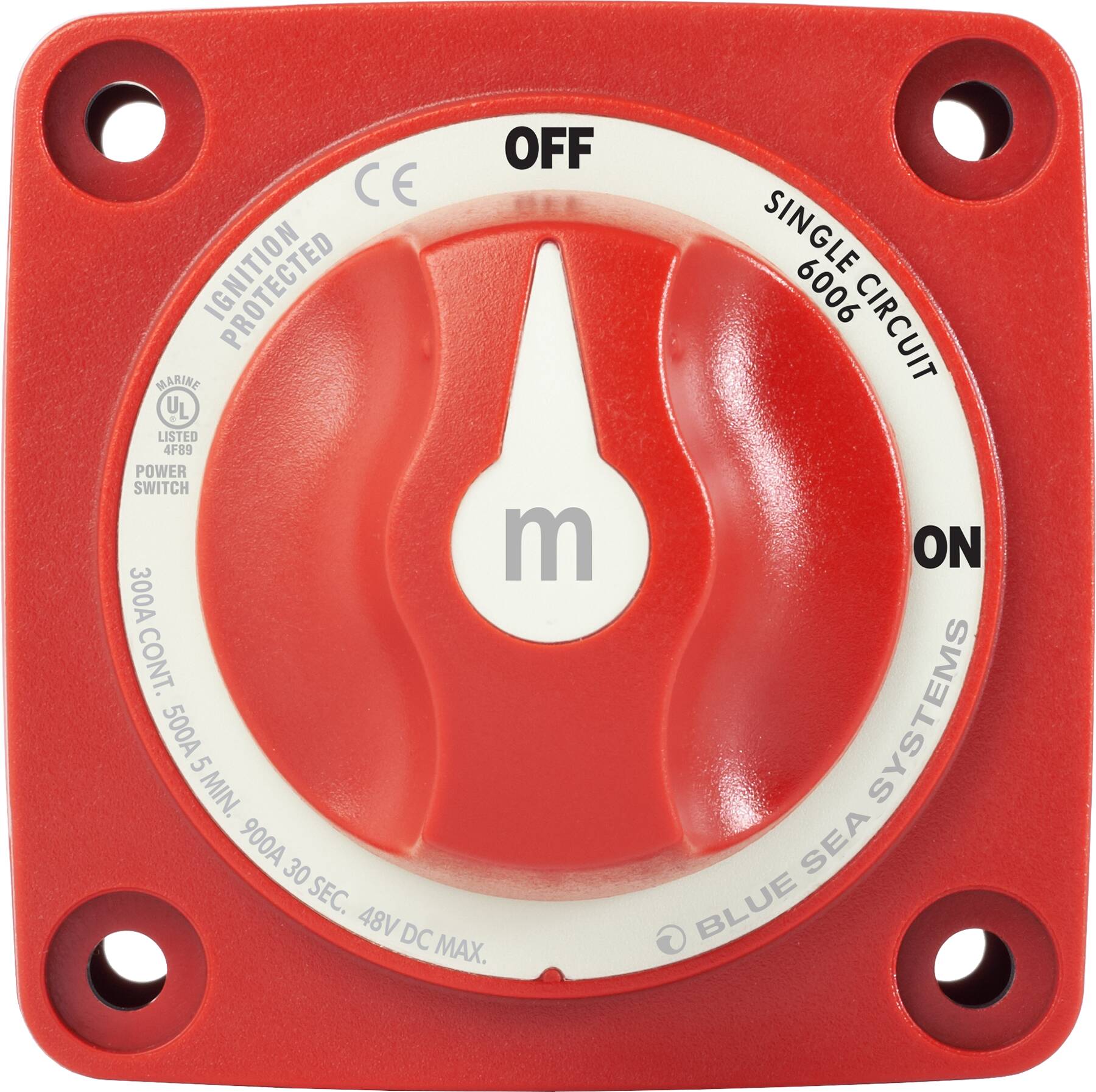

BlueSea m-Series Mini On-Off Battery Switch with Knob - Red 6006
0
Арт. 6006
Заводская гарантия
Описание
BlueSea m-Series Mini On-Off Battery Switch with Knob 6006 — компактный одноконтурный выключатель аккумуляторной батареи с двумя положениями ON/OFF. Предназначен для подключения одной аккумуляторной батареи к одной группе потребителей и рассчитан на постоянный ток до 300 А.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · m-SERIES · 6006
Выключатель массы BlueSea 6006 для одной аккумуляторной батареи
BlueSea m-Series Mini On-Off Battery Switch with Knob 6006 — компактный одноконтурный выключатель аккумуляторной батареи с двумя положениями ON/OFF. Предназначен для подключения одной аккумуляторной батареи к одной группе потребителей и рассчитан на постоянный ток до 300 А.
300 А номинальный длительный ток
500 А допустимый ток в течение 5 минут
900 А пусковой ток в течение 30 секунд
48 V максимальное напряжение DC
Управление питанием
Один аккумулятор — одна группа нагрузки
Blue Sea Systems m-Series 6006 относится к выключателям типа Single Circuit ON-OFF. Он предназначен для коммутации одной аккумуляторной батареи и одной группы потребителей.
Поворотная рукоятка обеспечивает два рабочих положения — ON и OFF. Такая конфигурация подходит для организации главного отключения аккумуляторной батареи от подключённой электрической нагрузки.
Модель рассчитана на максимальное напряжение 48 V DC и длительный ток 300 А. Кратковременная токовая нагрузка составляет 500 А в течение 5 минут, а пусковая — 900 А в течение 30 секунд.
Особенности
Компактный выключатель для судовой электросистемы
Несколько вариантов монтажа
Конструкция корпуса позволяет использовать поверхностный монтаж, установку с передней стороны панели или монтаж с задней стороны панели.
Изолирующая задняя крышка
Изолирующая крышка со съёмными секциями защищает расположенные сзади электрические контакты выключателя.

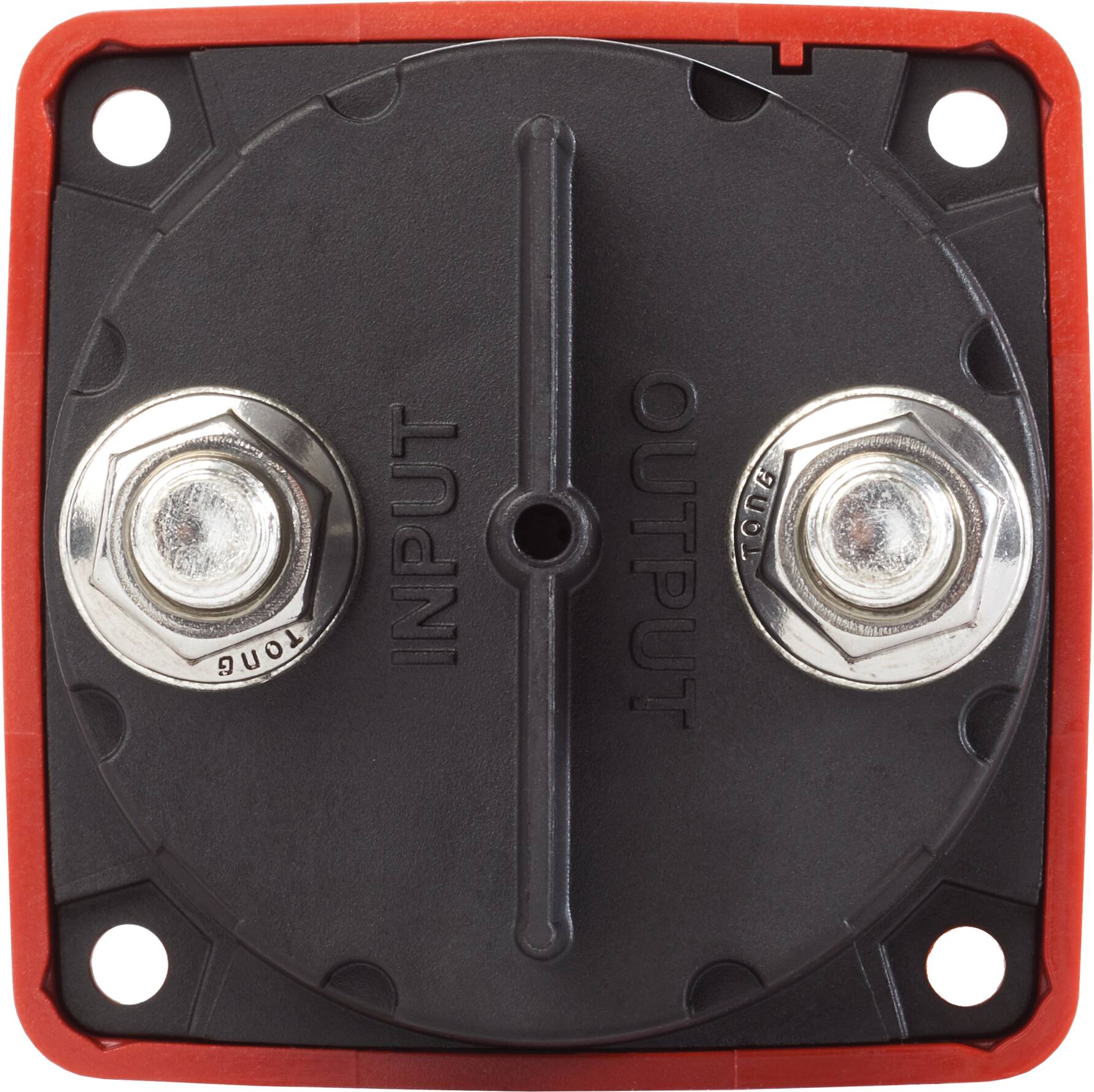

Лужёные медные шпильки
Контактные шпильки изготовлены из лужёной меди. Размер силовых выводов — 3/8"-16 (M10).
Токовая нагрузка
300А
Максимальный ток, который выключатель BlueSea 6006 рассчитан проводить в непрерывном режиме.
Рассчитан на высокие токи аккумуляторной цепи
Токовые характеристики BlueSea 6006 позволяют использовать выключатель в силовой аккумуляторной цепи при условии соответствия параметров конкретной системы номиналам устройства.
- 300 А — длительный ток;
- 500 А — до 5 минут;
- 900 А — пусковой ток до 30 секунд;
- максимальное напряжение — 48 V DC;
- рекомендуемый для заявленных номиналов кабель — 4/0 AWG (120 мм²).
Функция
Простая схема ON-OFF
Выключатель имеет один аккумуляторный вход и предназначен для работы с одной батареей или одним аккумуляторным контуром.
Модель коммутирует одну аккумуляторную батарею с одной группой подключённых потребителей.
Поворотная ручка имеет положения ON и OFF для включения или отключения электрической цепи.
Монтаж
Три варианта установки корпуса
Поверхностный монтаж
Конструкция корпуса позволяет установить выключатель непосредственно на подходящую монтажную поверхность.
Монтаж спереди панели
Выключатель может быть интегрирован в панель с монтажом с её лицевой стороны.
Монтаж сзади панели
Предусмотрена возможность установки корпуса с задней стороны панели для более интегрированного размещения выключателя.
Крепёжные отверстия
Монтажные отверстия рассчитаны на крепёж типа #10 Screw.
!
BlueSea 6006 не имеет функции объединения аккумуляторных батарей.
Это выключатель типа Single Circuit ON-OFF: одна батарея подключается к одной группе нагрузки. Функция Battery Combine отсутствует, как и функция Alternator Field Disconnect (AFD). При подборе выключателя необходимо учитывать напряжение, рабочий и пусковой токи, сечение кабелей и схему конкретной электросистемы.
Характеристики
Технические характеристики BlueSea m-Series 6006
| Основные характеристики | |
| Модель | 6006 |
| Серия | m-Series |
| Тип выключателя | Single Circuit ON-OFF |
| Назначение | Одна аккумуляторная батарея / одна группа нагрузки |
| Количество положений | 2 |
| Положения | ON / OFF |
| Количество аккумуляторных входов | 1 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Нет |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 48 V DC |
| Длительный ток (Continuous Rating) | 300 А |
| Кратковременный ток (Intermittent Rating) | 500 А / 5 минут |
| Пусковой ток | 900 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер шпильки | 3/8" |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 120 in-lb (13,56 Н·м) |
| Момент затяжки шпильки | 120 in-lb (13,56 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,12" (28,45 мм) |
| Монтаж и конструкция | |
| Варианты монтажа | Поверхностный, передняя панель, задняя панель |
| Крепёжные отверстия | Под винт #10 |
| Защита задних контактов | Изолирующая крышка со съёмными секциями |
| Ignition Protected | Да |
| Масса | |
| Вес | 0,65 lb (0,29 кг) |
FAQ
Частые вопросы о выключателе BlueSea 6006
Для чего предназначен BlueSea m-Series 6006?
BlueSea 6006 предназначен для коммутации одной аккумуляторной батареи с одной группой нагрузки. Тип переключателя — Single Circuit ON-OFF.
Какой длительный ток выдерживает BlueSea 6006?
Номинальный длительный ток составляет 300 А. Кратковременный номинал — 500 А в течение 5 минут, пусковой — 900 А в течение 30 секунд.
Какое максимальное напряжение поддерживает выключатель?
Максимальное рабочее напряжение, указанное для модели BlueSea 6006, составляет 48 V DC.
Сколько положений имеет переключатель?
Переключатель имеет два положения: ON и OFF.
Может ли BlueSea 6006 объединять две аккумуляторные батареи?
Нет. Функция Battery Combine у модели 6006 отсутствует. Это одноконтурный выключатель для одной батареи и одной группы нагрузки.
Есть ли Alternator Field Disconnect?
Нет. Функция Alternator Field Disconnect (AFD) у данной модели отсутствует.
Подходит ли BlueSea 6006 для лодки с бензиновым двигателем?
Да. Производителем указано исполнение Ignition Protected, допускающее установку выключателя на борту лодок с бензиновыми двигателями.
Какие силовые контакты используются?
Используются шпильки из лужёной меди. Размер терминальных шпилек — 3/8"-16 (M10).
Какой момент затяжки силовых контактов?
Указанный момент затяжки составляет 120 in-lb, или 13,56 Н·м.
Какой кабель указан для соответствия номиналам выключателя?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). Фактический подбор кабеля для конкретной установки должен учитывать параметры электрической цепи и условия эксплуатации.
Какими способами можно установить BlueSea 6006?
Конструкция корпуса допускает поверхностную установку, монтаж с передней стороны панели или монтаж с задней стороны панели.
Сколько весит выключатель?
Вес BlueSea m-Series 6006 составляет 0,65 lb, или приблизительно 0,29 кг.
BlueSea m-Series Mini On-Off Battery Switch 6006 — одноконтурный выключатель типа Single Circuit ON-OFF для подключения одной аккумуляторной батареи к одной группе нагрузки.
При проектировании и монтаже аккумуляторной цепи необходимо учитывать напряжение системы, длительные и пусковые токи, параметры кабелей, защитных устройств и требования конкретного электрооборудования.
