BlueSea e-Series Selector Battery Switch with AFD 9002e
0
Арт. 9002e
Заводская гарантия
Описание
Четырёхпозиционный селектор аккумуляторных батарей BlueSea 9002e предназначен для управления двумя изолированными аккумуляторными банками, выбора одного из них для питания общей нагрузки или объединения обоих банков. Модель дополнительно оснащена Alternator Field Disconnect и использует контактную схему Make-Before-Break для переключения без прерывания питания.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 9002e

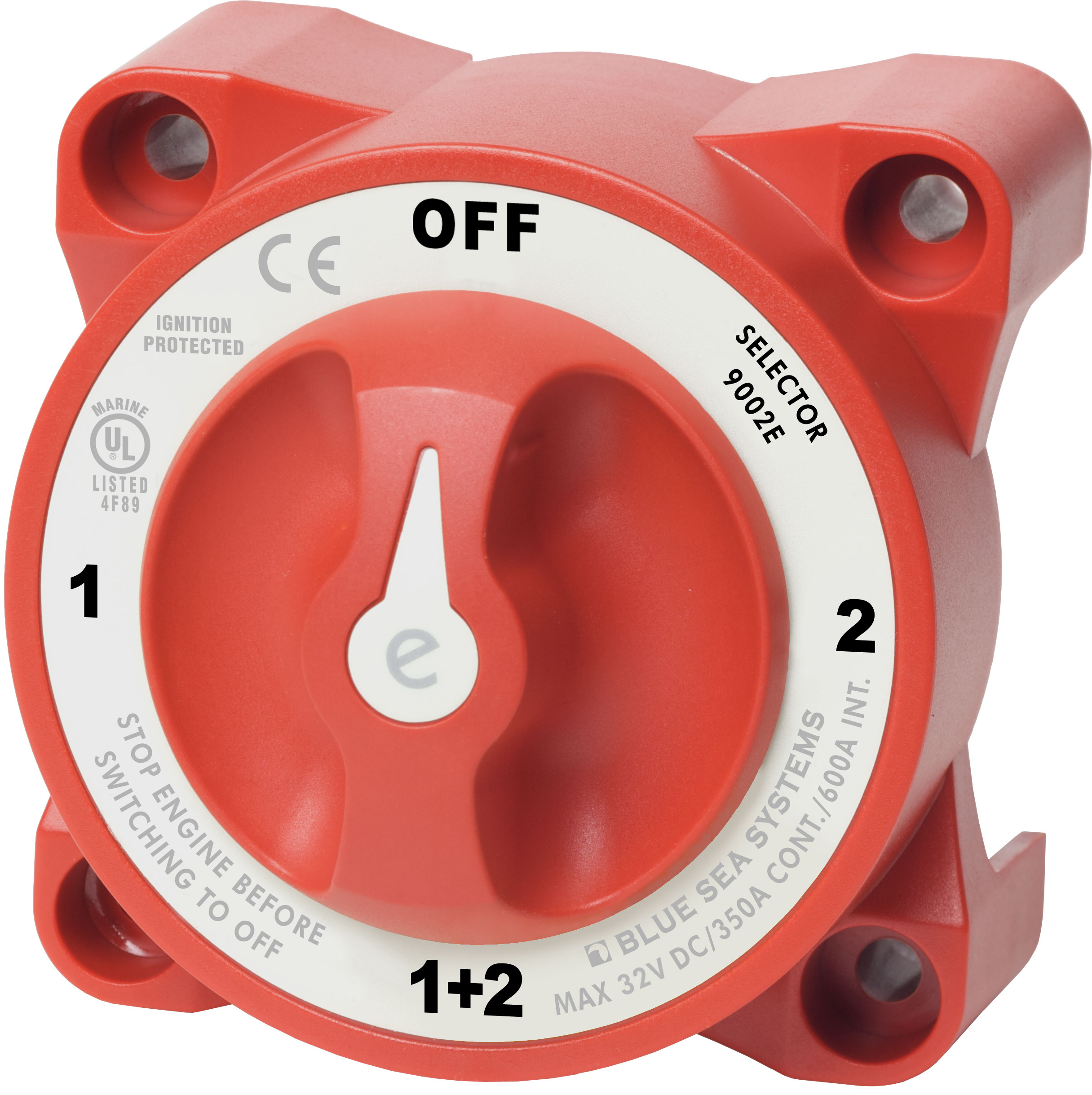

BlueSea e-Series 9002e Selector Battery Switch with AFD
Четырёхпозиционный селектор аккумуляторных батарей BlueSea 9002e предназначен для управления двумя изолированными аккумуляторными банками, выбора одного из них для питания общей нагрузки или объединения обоих банков. Модель дополнительно оснащена Alternator Field Disconnect и использует контактную схему Make-Before-Break для переключения без прерывания питания.
AFD
встроенный Alternator Field Disconnect
325 А
номинальный длительный ток
1200 А
пусковой ток в течение 30 секунд
32 V
максимальное напряжение постоянного тока
Selector 4 Position
Управление двумя банками АКБ с функцией объединения и AFD
Blue Sea Systems e-Series 9002e — четырёхпозиционный аккумуляторный селектор с двумя аккумуляторными входами.
Он позволяет выбрать первый или второй аккумуляторный банк, полностью отключить батареи либо использовать Battery Combine и объединить оба банка для питания общей группы нагрузок.
Дополнительная функция Alternator Field Disconnect (AFD) предназначена для защиты диодов генератора, если аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
Четыре положения
OFF, Battery 1, Battery 2 и 1+2
Battery 1
Все подключённые нагрузки получают питание от первого аккумуляторного банка.
Battery 2
Все подключённые нагрузки получают питание от второго аккумуляторного банка.
Battery Combine
Два аккумуляторных банка объединяются и совместно подключаются ко всем нагрузкам.
Alternator Field Disconnect
AFD+
Встроенный AFD — одно из ключевых отличий BlueSea 9002e от аналогичного селектора без этой функции.
Защита генератора при переводе селектора в OFF
Alternator Field Disconnect предназначен для защиты диодов генератора в ситуации, когда аккумуляторный селектор переводится в положение OFF во время работы двигателя.
В предоставленном описании производителя также указано, что при неиспользовании AFD для защиты генератора к выводам AFD может подключаться светодиод, показывающий нахождение выключателя в любом положении кроме OFF.
- Alternator Field Disconnect — да;
- Battery Combine — да;
- 2 аккумуляторных входа;
- 4 положения селектора;
- 32 V DC максимум;
- Ignition Protected.
Make-Before-Break
Переключение между аккумуляторными банками без потери питания
Сначала новый контакт — затем разрыв предыдущего
В BlueSea 9002e используется контактная конструкция Make-Before-Break.
При предусмотренном переключении между аккумуляторными банками новый электрический контакт устанавливается до размыкания предыдущего. Благодаря этому общая нагрузка не остаётся без питания в момент перехода.
Такая схема особенно важна в бортовой системе, где подключённое оборудование должно сохранять питание при выборе другого аккумуляторного банка.
Конструкция и применение
Силовой селектор e-Series для двух аккумуляторных банков
Battery Combine
Четвёртое положение селектора позволяет объединить оба аккумуляторных банка и подключить их ко всем нагрузкам.
Ignition Protected
Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Поверхностный монтаж
Корпус допускает установку выключателя непосредственно на подходящую поверхность.
Монтаж сзади панели
Возможна интегрированная установка с задней стороны приборной или распределительной панели.
Токовые характеристики
325 А длительно, 600 А кратковременно и 1200 А при запуске
Максимальный длительный ток, заявленный для BlueSea 9002e.
Кратковременный номинал составляет 600 А в течение 5 минут.
Пусковой номинал составляет 1200 А в течение 30 секунд.
Силовое подключение
Контактные шпильки M10 и кабель 4/0 AWG
Шпильки 3/8"-16
Силовые контактные шпильки имеют размер 3/8"-16 (M10).
Лужёная медь
Материал силовых контактных шпилек — лужёная медь.
Момент затяжки
Указанный производителем момент затяжки — 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Кабельный зазор — 1,10" (27,94 мм).
!
BlueSea 9002e сочетает Battery Combine и Alternator Field Disconnect.
Это четырёхпозиционный селектор для двух аккумуляторных банков, который позволяет выбирать отдельный банк, объединять оба банка и при этом имеет отдельную функцию AFD для защиты генератора. При проектировании системы необходимо учитывать схему генератора, параметры аккумуляторов, кабелей, защитных устройств и подключённой нагрузки.
Характеристики
Технические характеристики BlueSea e-Series Selector Battery Switch with AFD 9002e
| Основные характеристики | |
| Модель | 9002e |
| Серия | e-Series |
| Тип выключателя | Selector 4 Position |
| Назначение | Выбор одного из двух аккумуляторных банков для питания всех нагрузок или объединение банков |
| Количество положений | 4 |
| Логика положений | OFF / Battery 1 / Battery 2 / Battery 1+2 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Да |
| Alternator Field Disconnect (AFD) | Да |
| Контактная конструкция | Make-Before-Break |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 325 А |
| Кратковременный ток (Intermittent Rating) | 600 А / 5 минут |
| Пусковой ток (Starting Rating) | 1200 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 9002e
Для чего предназначен BlueSea e-Series 9002e?
Это четырёхпозиционный аккумуляторный селектор с двумя входами. Он позволяет выбрать один из аккумуляторных банков, отключить оба банка или объединить их для питания общей нагрузки.
Сколько положений имеет BlueSea 9002e?
Селектор имеет четыре положения: OFF, Battery 1, Battery 2 и Battery 1+2.
Есть ли у BlueSea 9002e функция Battery Combine?
Да. В положении Battery 1+2 оба аккумуляторных банка объединяются для совместного питания всех нагрузок.
Есть ли у модели Alternator Field Disconnect?
Да. BlueSea 9002e оснащён Alternator Field Disconnect (AFD).
Для чего нужен AFD?
AFD предназначен для защиты диодов генератора, если аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
Что означает Make-Before-Break?
Это конструкция контактов, при которой новый контакт устанавливается до размыкания предыдущего. Такая схема позволяет переключаться между аккумуляторными банками без прерывания питания.
Какой длительный ток выдерживает BlueSea 9002e?
Номинальный длительный ток составляет 325 А. Кратковременный номинал — 600 А в течение 5 минут.
Какой пусковой ток у модели 9002e?
Пусковой ток составляет 1200 А в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное заявленное напряжение — 32 V DC.
Подходит ли BlueSea 9002e для лодки с бензиновым двигателем?
Да. Производителем указано исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Сколько аккумуляторных входов имеет селектор?
BlueSea 9002e имеет два аккумуляторных входа.
Какие силовые контакты используются?
Используются контактные шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный производителем момент затяжки — 140 in-lb, или 15,82 Н·м.
Какой кабель указан для соответствия заявленным токовым номиналам?
В характеристиках указан кабель 4/0 AWG (120 мм²). Фактическое сечение кабеля для конкретной установки должно определяться с учётом тока, длины линии, допустимого падения напряжения и требований электрической системы.
Какие варианты монтажа предусмотрены?
Корпус допускает поверхностный монтаж или установку с задней стороны панели. Крепёжные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 9002e?
В предоставленных исходных характеристиках одновременно указаны два значения: 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series Selector Battery Switch with AFD 9002e — четырёхпозиционный аккумуляторный селектор с двумя аккумуляторными входами, функцией Battery Combine, контактной схемой Make-Before-Break и встроенным Alternator Field Disconnect.
Модель рассчитана на максимальное напряжение 32 V DC, длительный ток 325 А, кратковременный ток 600 А в течение 5 минут и пусковой ток 1200 А в течение 30 секунд.
В предоставленных исходных данных для массы одновременно указаны значения 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
