Отключение аккумуляторов
Положение OFF отключает аккумуляторные банки от общей группы нагрузок.
BlueSea e-Series Selector Battery Switch 9001e
0
Арт. 9001e
Заводская гарантия
Описание
Четырёхпозиционный селектор аккумуляторных батарей для управления двумя изолированными аккумуляторными банками. BlueSea 9001e позволяет выбрать первый или второй банк для питания общей нагрузки, полностью отключить питание либо объединить оба банка. Контактная схема Make-Before-Break обеспечивает переключение между аккумуляторными банками без прерывания питания.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 9001e

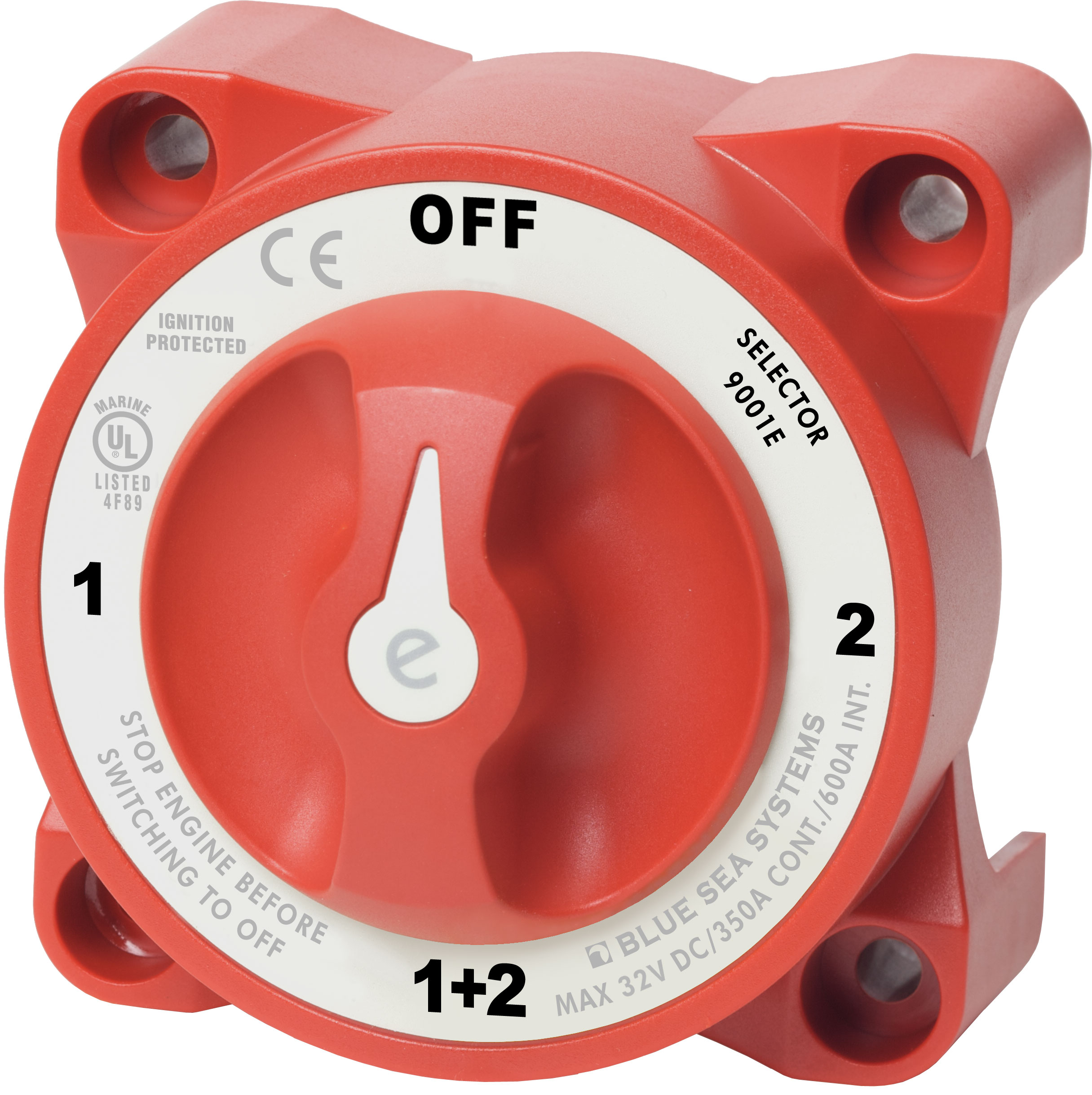

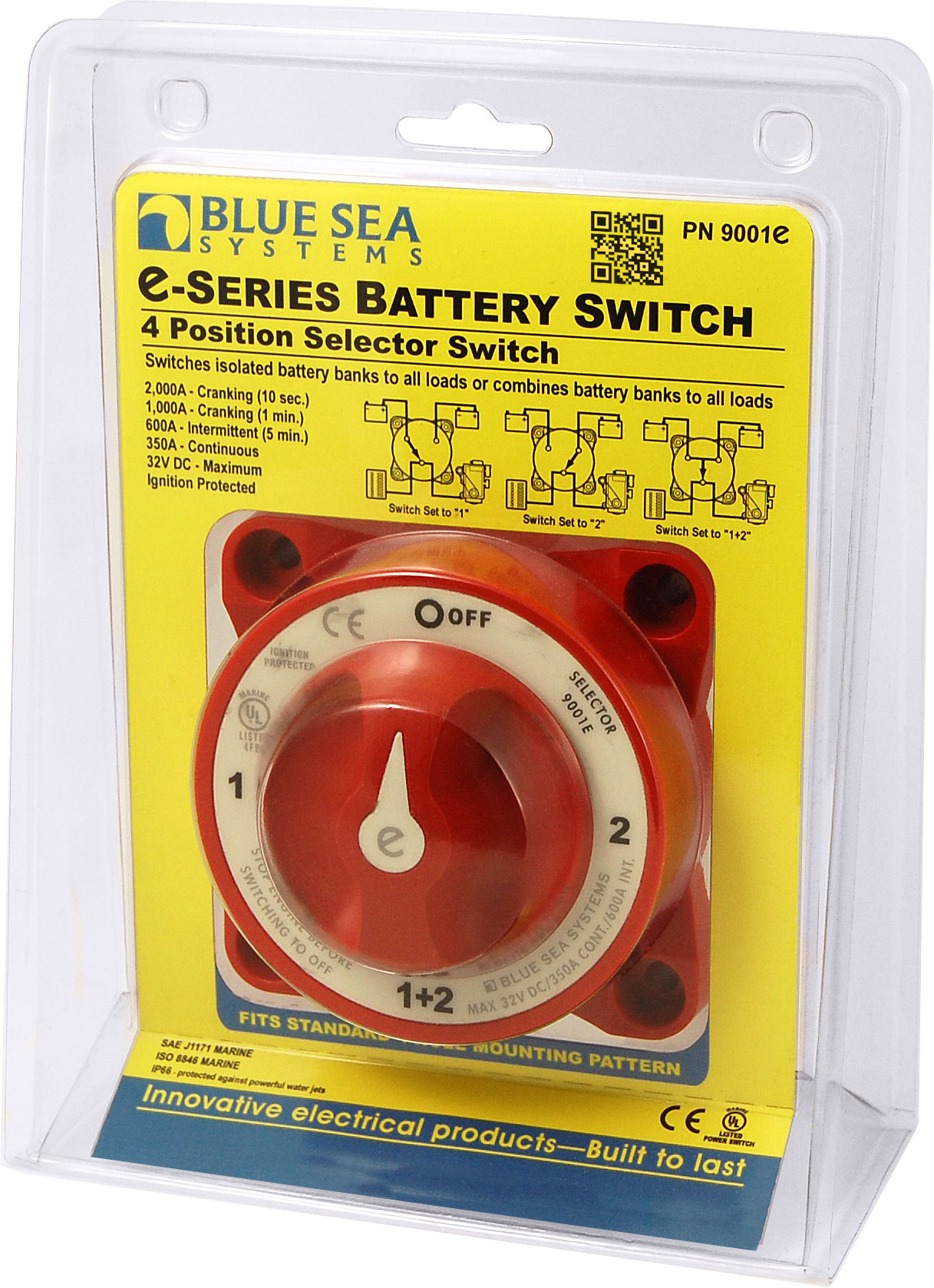

BlueSea e-Series 9001e Selector Battery Switch
Четырёхпозиционный селектор аккумуляторных батарей для управления двумя изолированными аккумуляторными банками. BlueSea 9001e позволяет выбрать первый или второй банк для питания общей нагрузки, полностью отключить питание либо объединить оба банка. Контактная схема Make-Before-Break обеспечивает переключение между аккумуляторными банками без прерывания питания.
4
положения селектора для управления двумя аккумуляторными банками
325 А
номинальный длительный ток
1200 А
пусковой номинал в течение 30 секунд
32 V
максимальное напряжение постоянного тока
Selector 4 Position
Выбор одного из двух аккумуляторных банков или их объединение
BlueSea e-Series Selector Battery Switch 9001e — силовой селектор для электрической системы с двумя изолированными аккумуляторными банками и общей группой нагрузок.
Четыре положения позволяют выбрать один из аккумуляторных банков, отключить оба банка либо задействовать Battery Combine и объединить две батарейные группы для питания общей нагрузки.
В модели используется контактная конструкция Make-Before-Break, предназначенная для переключения между аккумуляторными банками без прерывания питания.
Логика переключения
Четыре положения селектора
Первый аккумуляторный банк
Общая группа нагрузок получает питание от первого из двух подключённых аккумуляторных банков.
Второй аккумуляторный банк
Общая группа нагрузок переключается на второй аккумуляторный банк.
Battery Combine
Оба аккумуляторных банка объединяются для совместного питания всех подключённых нагрузок.
Make-Before-Break
1→2
Контактная конструкция позволяет переключаться между аккумуляторными банками без прерывания питания.
Переключение между банками без разрыва питания
BlueSea 9001e использует принцип Make-Before-Break. При предусмотренном переключении между аккумуляторными банками новый контакт устанавливается до размыкания предыдущего.
Благодаря такой контактной логике переход между банками выполняется без кратковременного исчезновения питания на общей группе нагрузок.
- 4 положения переключателя;
- 2 аккумуляторных входа;
- выбор отдельного банка;
- Battery Combine присутствует;
- Make-Before-Break;
- AFD отсутствует.
Конструкция
Для бортовых электрических систем с двумя банками АКБ
Battery Combine
Помимо раздельного выбора аккумуляторных банков, селектор позволяет объединить оба банка для совместного питания общей нагрузки.
Ignition Protected
Производителем заявлено исполнение Ignition Protected, позволяющее устанавливать выключатель на борту судов с бензиновыми двигателями.

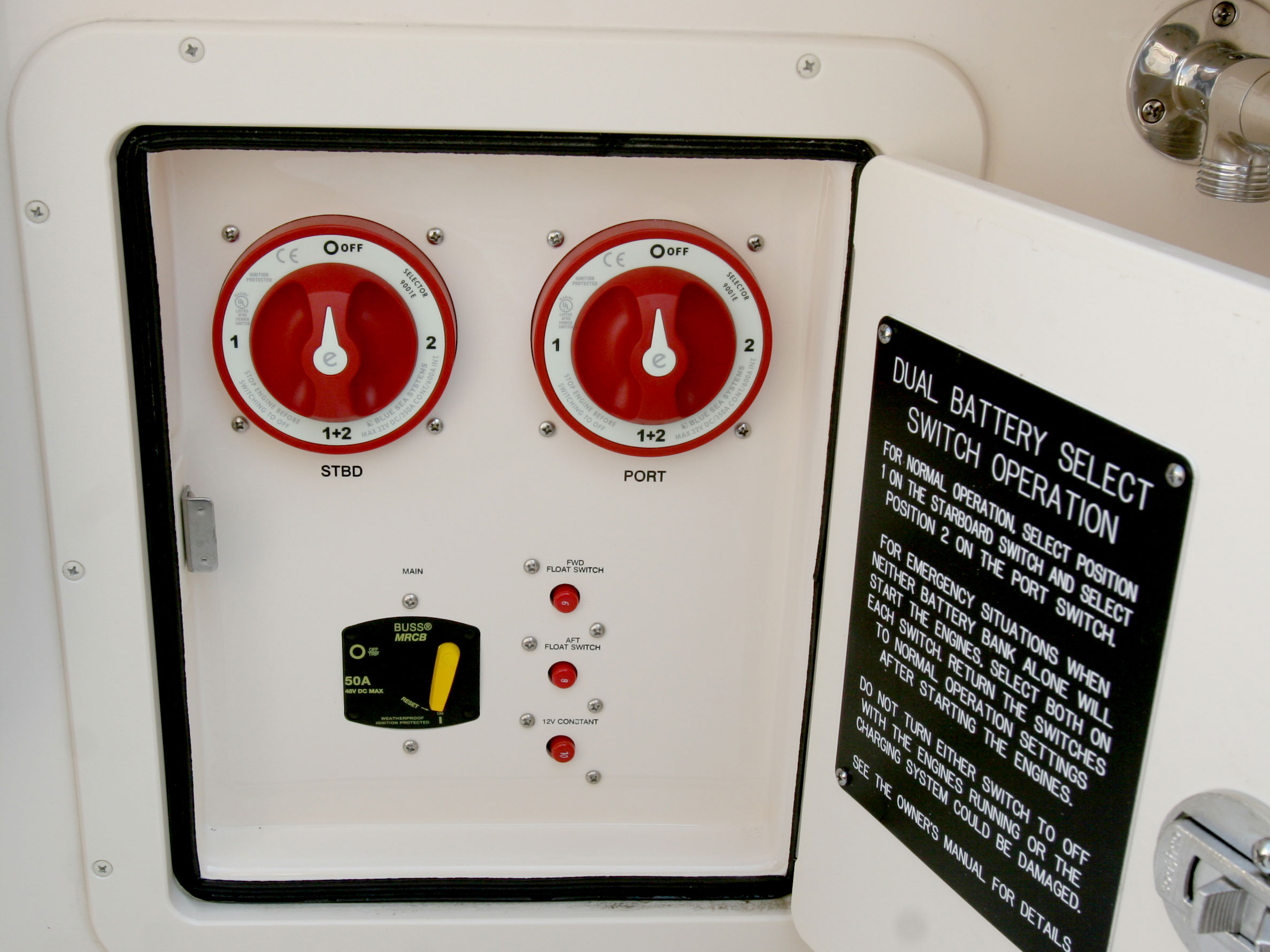

Два способа монтажа
Конструкция корпуса допускает поверхностный монтаж или установку выключателя с задней стороны панели.
Лужёные медные шпильки
Силовые контактные шпильки выполнены из лужёной меди и имеют размер 3/8"-16 (M10).
Токовые характеристики
325 А длительно и до 1200 А при запуске
Заявленный максимальный длительный ток выключателя составляет 325 А.
Кратковременный номинал составляет 600 А в течение 5 минут.
Пусковой номинал составляет 1200 А в течение 30 секунд.
Подключение и монтаж
Силовые шпильки M10 и кабель 4/0 AWG
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16 (M10). Материал шпилек — лужёная медь.
Момент затяжки
Указанный момент затяжки контактных шпилек — 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Кабельный зазор составляет 1,10" (27,94 мм).
Монтажные отверстия
Крепёжные отверстия рассчитаны под винт 1/4" (M6).
!
Battery Combine есть, Alternator Field Disconnect — нет.
BlueSea 9001e позволяет объединять два аккумуляторных банка в положении 1+2. При этом функция Alternator Field Disconnect (AFD) у данной модели отсутствует. При проектировании системы необходимо учитывать схему зарядки, генератор, характеристики аккумуляторных банков, кабелей и подключённых нагрузок.
Характеристики
Технические характеристики BlueSea e-Series Selector Battery Switch 9001e
| Основные характеристики | |
| Модель | 9001e |
| Серия | e-Series |
| Тип выключателя | Selector 4 Position |
| Назначение | Выбор изолированных аккумуляторных банков для питания всех нагрузок или объединение банков для питания всех нагрузок |
| Количество положений | 4 |
| Логика положений | OFF / Battery 1 / Battery 2 / Battery 1+2 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Да |
| Контактная конструкция | Make-Before-Break |
| Alternator Field Disconnect (AFD) | Нет |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 325 А |
| Кратковременный ток (Intermittent Rating) | 600 А / 5 минут |
| Пусковой ток (Starting Rating) | 1200 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 9001e
Для чего предназначен BlueSea e-Series 9001e?
Выключатель предназначен для системы с двумя изолированными аккумуляторными банками. Он позволяет выбрать один из банков для питания общей нагрузки, отключить аккумуляторы либо объединить оба банка.
Сколько положений имеет BlueSea 9001e?
Селектор имеет четыре положения: OFF, Battery 1, Battery 2 и Battery 1+2.
Есть ли функция объединения аккумуляторов?
Да. В характеристиках BlueSea 9001e указана функция Battery Combine. В положении 1+2 оба аккумуляторных банка объединяются для питания всех нагрузок.
Что означает Make-Before-Break?
Это контактная конструкция, при которой при предусмотренном переключении между аккумуляторными банками новый контакт устанавливается до размыкания предыдущего. Благодаря этому переключение выполняется без прерывания питания.
Какой длительный ток рассчитан выдерживать выключатель?
Заявленный Continuous Rating составляет 325 А. Кратковременный номинал составляет 600 А в течение 5 минут.
Какой пусковой ток у BlueSea 9001e?
Заявленный Starting Rating составляет 1200 А в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное заявленное напряжение — 32 V DC.
Есть ли у BlueSea 9001e Alternator Field Disconnect?
Нет. Согласно предоставленным характеристикам, функция Alternator Field Disconnect (AFD) у модели 9001e отсутствует.
Подходит ли выключатель для лодки с бензиновым двигателем?
Да. Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Сколько аккумуляторных входов имеет селектор?
BlueSea 9001e имеет два аккумуляторных входа.
Какие силовые шпильки используются?
Используются контактные шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки контактных шпилек?
Указанный момент затяжки составляет 140 in-lb, или 15,82 Н·м.
Какой кабель указан для заявленных токовых характеристик?
В характеристиках указан кабель 4/0 AWG (120 мм²). Фактический подбор кабеля должен учитывать ток, длину линии, допустимое падение напряжения и требования конкретной электрической системы.
Какие варианты монтажа предусмотрены?
Конструкция корпуса допускает поверхностный монтаж или установку с задней стороны панели. Крепёжные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 9001e?
В предоставленных исходных характеристиках одновременно указаны два значения: 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series Selector Battery Switch 9001e — четырёхпозиционный селектор для двух изолированных аккумуляторных банков с функцией Battery Combine и контактной конструкцией Make-Before-Break.
Модель рассчитана на максимальное напряжение 32 V DC, длительный ток 325 А, кратковременный ток 600 А в течение 5 минут и пусковой ток 1200 А в течение 30 секунд. Alternator Field Disconnect у модели 9001e отсутствует.
В предоставленных исходных данных для массы одновременно указаны значения 1,15 lb (0,52 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
