BlueSea e-Series On-Off Battery Switch 9004e
0
Арт. 9004e
Заводская гарантия
Описание
Силовой одноконтурный аккумуляторный выключатель BlueSea 9004e предназначен для подключения одной аккумуляторной батареи к одной группе нагрузок. Модель имеет два положения ON/OFF и дополнительно оснащена Alternator Field Disconnect — функцией защиты генератора при отключении батареи во время работы двигателя.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 9004e

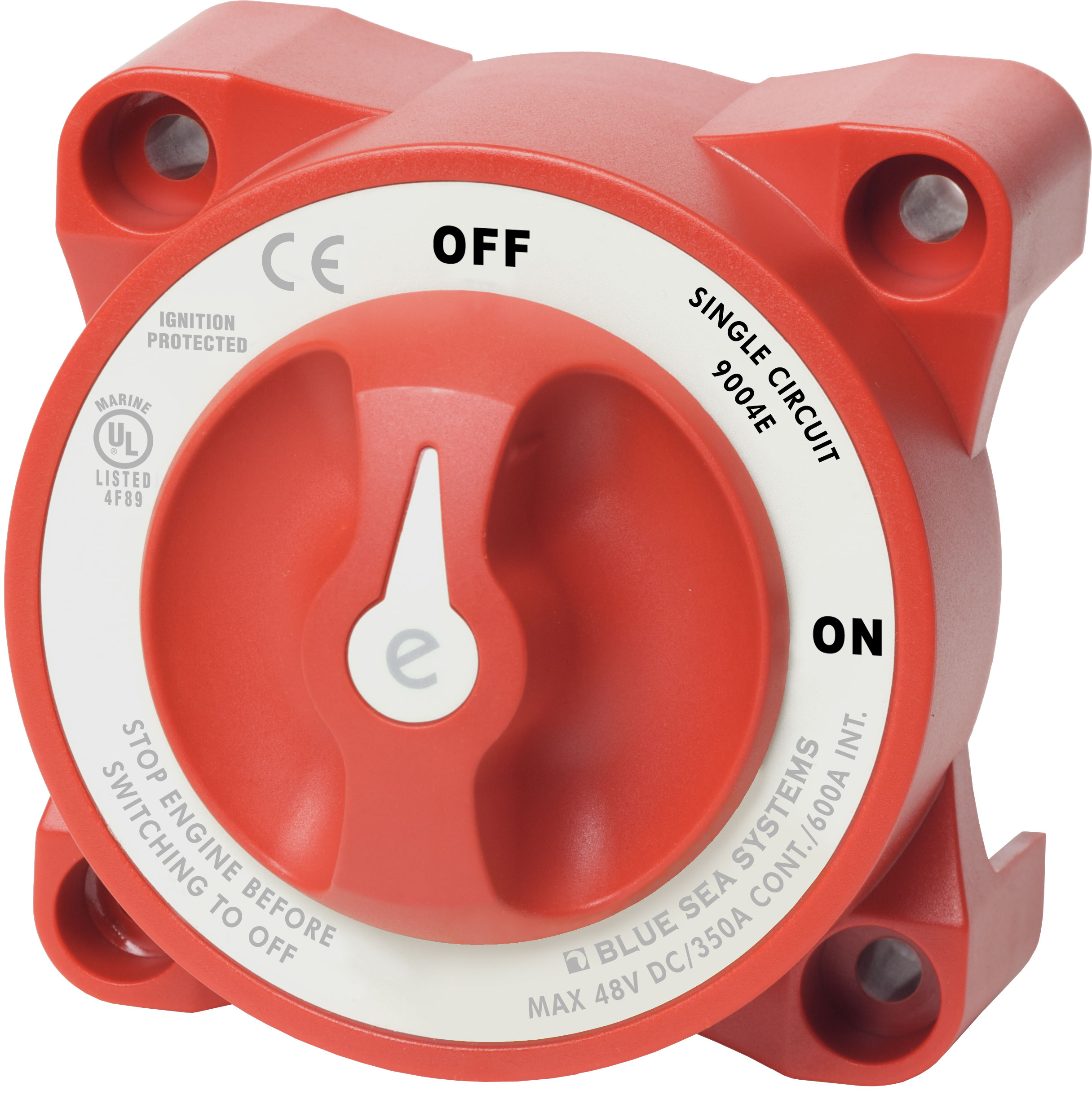

BlueSea e-Series 9004e On-Off Battery Switch with AFD
Силовой одноконтурный аккумуляторный выключатель BlueSea 9004e предназначен для подключения одной аккумуляторной батареи к одной группе нагрузок. Модель имеет два положения ON/OFF и дополнительно оснащена Alternator Field Disconnect — функцией защиты генератора при отключении батареи во время работы двигателя.
AFD
встроенный Alternator Field Disconnect
350 А
номинальный длительный ток
1200 А
пусковой ток в течение 30 секунд
48 V
максимальное напряжение постоянного тока
Single Circuit
Простое ON/OFF-управление одной батареей с функцией AFD
BlueSea e-Series On-Off Battery Switch 9004e — одноконтурный аккумуляторный выключатель типа Single Circuit ON-OFF.
Он предназначен для подключения одной аккумуляторной батареи к одной группе электрических нагрузок и полного отключения этой цепи при переводе ручки в положение OFF.
Ключевое отличие модели 9004e — встроенный Alternator Field Disconnect (AFD), предназначенный для защиты диодов генератора при отключении батареи во время работы двигателя.
Принцип работы
Два положения: ON и OFF
Цепь отключена
В положении OFF аккумулятор отключается от группы подключённых потребителей.
Один аккумуляторный вход
BlueSea 9004e рассчитан на одноконтурную схему с одним аккумуляторным входом.
Без Battery Combine
Модель не предназначена для выбора или объединения нескольких аккумуляторных банков.
Alternator Field Disconnect
AFD+
Встроенная функция AFD — основное отличие BlueSea 9004e от стандартного выключателя 9003e.
Защита генератора при переводе выключателя в OFF
Alternator Field Disconnect предназначен для защиты диодов генератора в ситуации, когда аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
Согласно предоставленному описанию производителя, если AFD не используется для защиты генератора, к соответствующим выводам может быть подключён LED-индикатор, показывающий, что аккумуляторный выключатель находится в любом положении кроме OFF.
- Alternator Field Disconnect — да;
- Single Circuit ON-OFF;
- один аккумуляторный вход;
- два положения переключателя;
- Battery Combine отсутствует;
- Ignition Protected.
Токовые характеристики
350 А длительно и до 1200 А при запуске
Максимальный длительный ток, заявленный для BlueSea 9004e.
Кратковременный токовый номинал — 600 А в течение 5 минут.
Пусковой номинал составляет 1200 А в течение 30 секунд.
Конструкция
Для силовой бортовой электросистемы
Ignition Protected
Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Поверхностный монтаж
Конструкция корпуса допускает установку непосредственно на подходящую монтажную поверхность.
Монтаж с задней стороны панели
Выключатель также может быть установлен с задней стороны приборной или распределительной панели.
Лужёные медные контакты
Силовые контактные шпильки изготовлены из лужёной меди и имеют размер 3/8"-16 (M10).
Подключение
Контактные шпильки M10 и кабель 4/0 AWG
Шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16 (M10).
Момент затяжки
Для Terminal Stud Torque указано 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²).
Кабельный зазор
Зазор для кабеля 4/0 AWG составляет 1,10" (27,94 мм).
Схема применения
Когда нужен BlueSea 9004e
Выключатель рассчитан на одну аккумуляторную батарею или один аккумуляторный банк в коммутируемой цепи.
Батарея подключается или отключается от единой группы подключённых потребителей.
Наличие AFD делает модель подходящей для схем, где требуется предусмотренная производителем защита цепи генератора при отключении батареи.
!
У BlueSea 9004e есть AFD, но нет функции Battery Combine.
Модель представляет собой одноконтурный выключатель Single Circuit ON-OFF с одним аккумуляторным входом. Она не предназначена для выбора между несколькими батареями или их объединения. Ключевая дополнительная функция — Alternator Field Disconnect.
Характеристики
Технические характеристики BlueSea e-Series On-Off Battery Switch 9004e
| Основные характеристики | |
| Модель | 9004e |
| Серия | e-Series |
| Тип выключателя | Single Circuit ON-OFF |
| Назначение | Подключение одной аккумуляторной батареи к одной группе нагрузок |
| Количество положений | 2 |
| Положения | ON / OFF |
| Количество аккумуляторных входов | 1 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Да |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 48 V DC |
| Длительный ток (Continuous Rating) | 350 А |
| Кратковременный ток (Intermittent Rating) | 600 А / 5 минут |
| Пусковой ток (Starting Rating) | 1200 А / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Terminal Stud Torque | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Монтажные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 9004e
Для чего предназначен BlueSea e-Series 9004e?
BlueSea 9004e предназначен для подключения и отключения одной аккумуляторной батареи от одной группы электрических нагрузок.
Какой тип выключателя у BlueSea 9004e?
Это Single Circuit ON-OFF — одноконтурный аккумуляторный выключатель с двумя положениями ON и OFF.
Есть ли у BlueSea 9004e Alternator Field Disconnect?
Да. Модель оснащена функцией Alternator Field Disconnect (AFD).
Для чего нужен AFD?
AFD предназначен для защиты диодов генератора, если аккумуляторный выключатель переводится в положение OFF при работающем двигателе.
Сколько аккумуляторных входов у BlueSea 9004e?
Модель имеет один аккумуляторный вход.
Можно ли использовать 9004e как селектор двух батарей?
Нет. BlueSea 9004e является одноконтурным выключателем и не предназначен для выбора между двумя аккумуляторными банками.
Есть ли функция Battery Combine?
Нет. Battery Combine у модели 9004e отсутствует.
Какой длительный ток выдерживает BlueSea 9004e?
Continuous Rating составляет 350 А. Кратковременный номинал составляет 600 А в течение 5 минут.
Какой пусковой ток у BlueSea 9004e?
Starting Rating составляет 1200 А в течение 30 секунд.
Какое максимальное напряжение поддерживает выключатель?
Максимальное заявленное напряжение — 48 V DC.
Подходит ли BlueSea 9004e для судна с бензиновым двигателем?
Да. Производителем заявлено исполнение Ignition Protected, безопасное для установки на борту судов с бензиновыми двигателями.
Какие силовые шпильки используются?
Используются шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки контактных шпилек?
Для Terminal Stud Torque указано 140 in-lb, или 15,82 Н·м.
Какой кабель указан для заявленных токовых характеристик?
В характеристиках указан кабель 4/0 AWG (120 мм²). Фактический подбор кабеля должен учитывать рабочий ток, длину линии, допустимое падение напряжения и требования конкретной электрической системы.
Какие варианты монтажа предусмотрены?
Конструкция корпуса допускает поверхностный монтаж или установку выключателя с задней стороны панели. Монтажные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 9004e?
В предоставленных исходных характеристиках одновременно указаны значения 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series On-Off Battery Switch 9004e — одноконтурный аккумуляторный выключатель Single Circuit ON-OFF с одним аккумуляторным входом и встроенной функцией Alternator Field Disconnect.
Модель рассчитана на максимальное напряжение 48 V DC, длительный ток 350 А, кратковременный ток 600 А в течение 5 минут и пусковой ток 1200 А в течение 30 секунд. Battery Combine отсутствует.
В предоставленных исходных данных для массы одновременно указаны значения 0,95 lb (0,43 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
