Два аккумуляторных контура одновременно отключаются от соответствующих нагрузок.

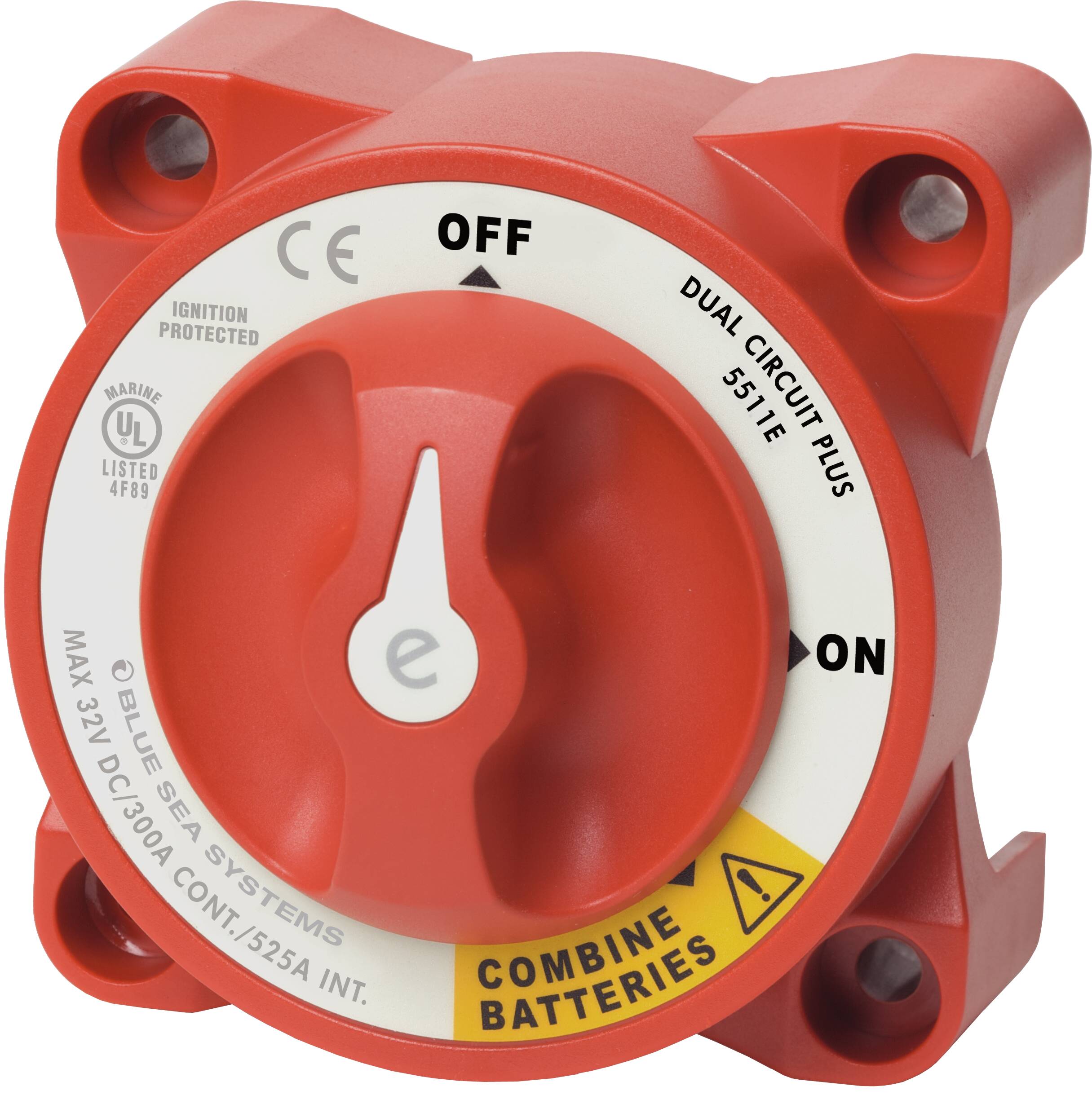

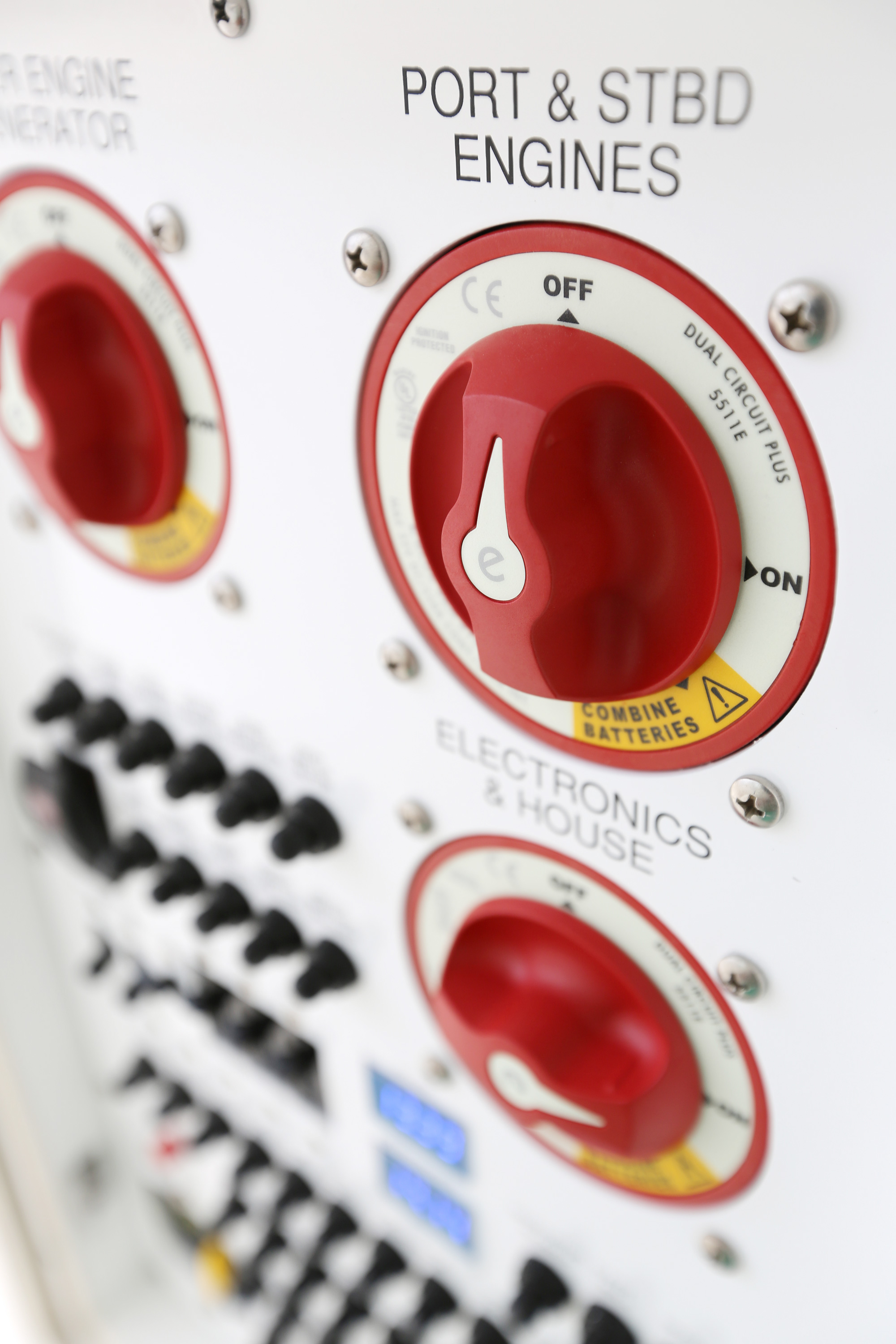

BlueSea e-Series Dual Circuit Plus™ Battery Switch 5511e
0
Арт. 5511e
Заводская гарантия
Описание
BlueSea e-Series Dual Circuit Plus™ Battery Switch 5511e — силовой аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками с возможностью их принудительного объединения. В штатном режиме аккумуляторы остаются разделёнными, а положение Combine позволяет подключить оба банка ко всем нагрузкам.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 5511e
BlueSea e-Series 5511e Dual Circuit Plus™ с функцией Combine
BlueSea e-Series Dual Circuit Plus™ Battery Switch 5511e — силовой аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками с возможностью их принудительного объединения. В штатном режиме аккумуляторы остаются разделёнными, а положение Combine позволяет подключить оба банка ко всем нагрузкам.
Combine
принудительное объединение двух аккумуляторных банков
350 А
номинальный длительный ток
700 А
пусковой ток на каждую цепь, 30 секунд
32 V
максимальное напряжение постоянного тока
Dual Circuit Plus™
Два аккумуляторных банка с сохранением изоляции
Blue Sea Systems e-Series 5511e относится к аккумуляторным выключателям типа Dual Circuit Plus™. Он одновременно управляет двумя изолированными аккумуляторными банками.
В обычном рабочем положении аккумуляторные цепи остаются разделёнными друг от друга. Это позволяет использовать отдельные банки, например, для разных групп оборудования, сохраняя их электрическую изоляцию.
При необходимости функция Battery Combine позволяет объединить два аккумуляторных банка и подключить их одновременно ко всем нагрузкам.
3 положения
OFF, ON и Combine
Оба аккумуляторных банка подключены, но при этом остаются электрически изолированными друг от друга.
Два аккумуляторных банка объединяются и становятся доступными для питания всех подключённых нагрузок.
Make-Before-Break
NO GAP
Контактная конструкция позволяет выполнять предусмотренное переключение без прерывания питания.
Переключение без кратковременного отключения нагрузки
В BlueSea 5511e применяется контактная схема Make-Before-Break. При переключении новый электрический контакт устанавливается до размыкания предыдущего.
Такая конструкция позволяет выполнять предусмотренное переключение между рабочими состояниями без кратковременного исчезновения питания.
- Make-Before-Break;
- 3 положения переключателя;
- 2 аккумуляторных входа;
- Battery Combine присутствует;
- AFD отсутствует.
Основные особенности
Изоляция в штатном режиме и объединение по необходимости
Два изолированных аккумуляторных банка
В штатном режиме выключатель одновременно коммутирует две батарейные цепи, сохраняя электрическую изоляцию между ними.
Battery Combine
Дополнительное положение позволяет объединить аккумуляторные банки и подключить их к общей нагрузке.
Ignition Protected
Производителем заявлено исполнение Ignition Protected, позволяющее устанавливать выключатель на борту судов с бензиновыми двигателями.
e-Series
Модель относится к силовой серии e-Series и рассчитана на длительный ток до 350 А.
Токовые характеристики
До 350 А непрерывно и 700 А пускового тока на цепь
Максимальный длительный ток составляет 350 А.
Кратковременный номинал — 525 А в течение 5 минут.
Пусковой номинал составляет 700 А на каждую цепь в течение 30 секунд.
Battery Combine
2→1
Положение Combine временно превращает два изолированных банка в объединённый источник питания.
Дополнительный режим объединения аккумуляторов
Одно из ключевых отличий Dual Circuit Plus™ от обычного Dual Circuit — наличие функции принудительного объединения батарей.
В положении Combine оба аккумуляторных банка соединяются таким образом, чтобы совместно питать все подключённые нагрузки.
- штатная работа двух изолированных банков;
- одновременное включение двух цепей;
- принудительное объединение батарей;
- один орган управления системой;
- 3 рабочих положения.
Силовое подключение
Шпильки M10 и кабель 4/0 AWG
Контактные шпильки 3/8"-16
Размер силовых контактных шпилек — 3/8"-16, что соответствует M10.
Лужёная медь
Контактные шпильки изготовлены из лужёной меди.
Момент затяжки 15,82 Н·м
Указанный производителем момент затяжки контактных шпилек — 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Кабельный зазор — 1,10" (27,94 мм).
Монтаж

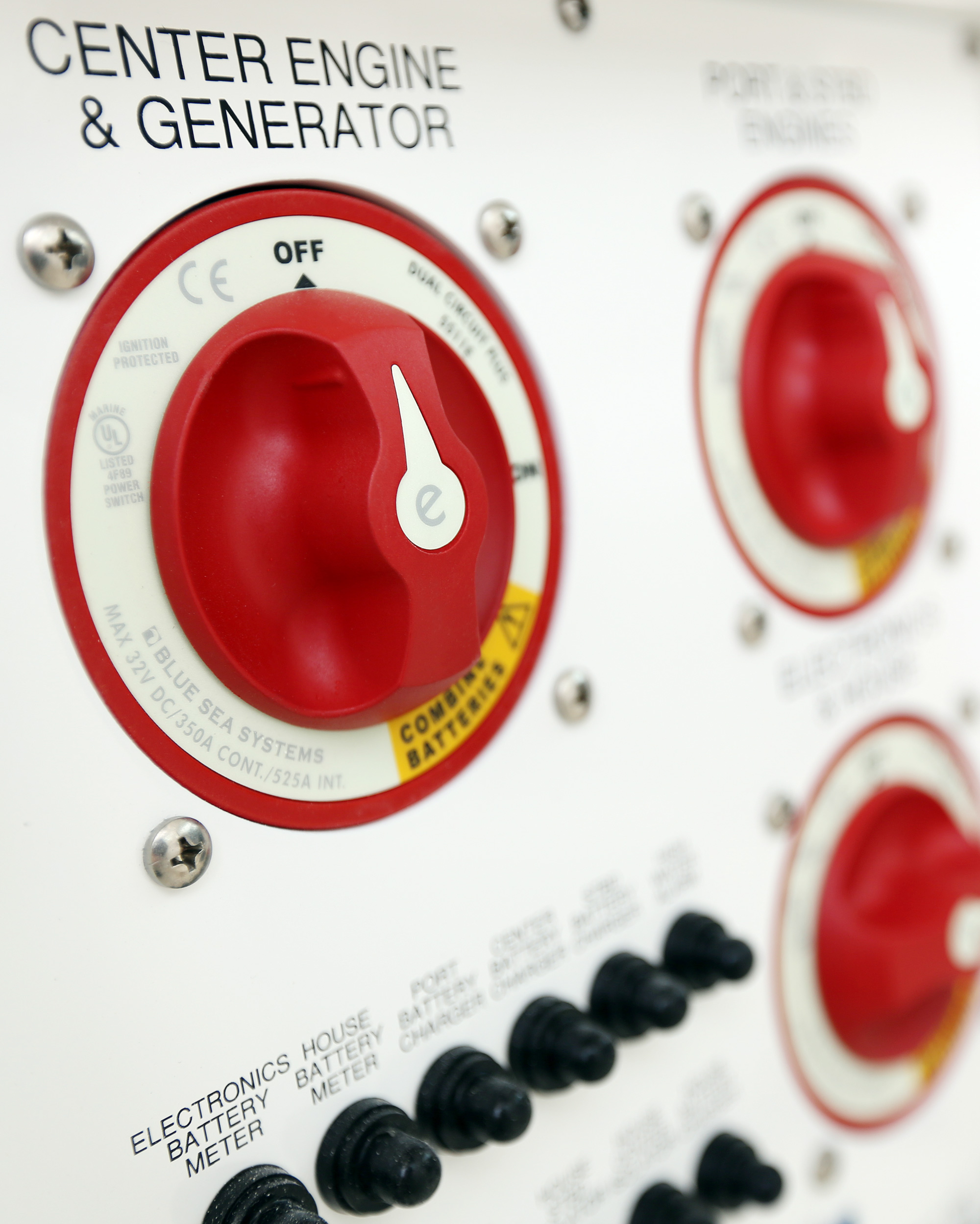

Установка на поверхность или с задней стороны панели
Поверхностный монтаж
Конструкция корпуса позволяет устанавливать выключатель непосредственно на подходящую монтажную поверхность.
Монтаж с задней стороны панели
Предусмотрена установка выключателя с задней стороны панели для интегрированного размещения в консоли.
Крепёжные отверстия 1/4"
Монтажные отверстия рассчитаны под крепёж 1/4" (M6).
Switching Rating
Значение Switching Rating, указанное производителем, составляет 25 А.
!
Dual Circuit Plus™ нельзя использовать для одновременного переключения положительного и отрицательного проводников.
В отличие от обычной схемы Dual Circuit, модель 5511e имеет функцию Battery Combine. Из-за возможности объединения батарей производитель указывает, что Dual Circuit Plus™ не предназначен для одновременного переключения положительного и отрицательного проводников.
Характеристики
Технические характеристики BlueSea e-Series Dual Circuit Plus™ Battery Switch 5511e
| Основные характеристики | |
| Модель | 5511e |
| Серия | e-Series |
| Тип выключателя | Dual Circuit Plus™ |
| Назначение | Одновременное управление двумя изолированными аккумуляторными банками с возможностью их объединения |
| Количество положений | 3 |
| Рабочая логика | OFF / ON / Combine |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Да |
| Alternator Field Disconnect (AFD) | Нет |
| Контактная схема | Make-Before-Break |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 350 А |
| Кратковременный ток (Intermittent Rating) | 525 А / 5 минут |
| Пусковой ток (Starting Rating) | 700 А на каждую цепь / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 5511e
Для чего предназначен BlueSea e-Series 5511e?
Модель предназначена для одновременного управления двумя изолированными аккумуляторными банками. В штатном режиме они остаются разделёнными, а функция Combine позволяет при необходимости объединить оба банка.
Что означает Dual Circuit Plus™?
Dual Circuit Plus™ — схема, при которой один выключатель одновременно управляет двумя батарейными контурами, сохраняя их изоляцию в обычном режиме и позволяя принудительно объединить аккумуляторы.
Есть ли у BlueSea 5511e функция Battery Combine?
Да. Функция Battery Combine позволяет объединить два аккумуляторных банка и подключить их ко всем нагрузкам.
Сколько положений имеет выключатель?
BlueSea 5511e имеет три положения переключателя: OFF, ON и Combine.
Что означает Make-Before-Break?
Это контактная схема, при которой новое электрическое соединение устанавливается до размыкания предыдущего. Благодаря этому предусмотренное переключение выполняется без прерывания питания.
Можно ли использовать 5511e для одновременного переключения плюса и минуса?
Нет. Согласно описанию производителя, Dual Circuit Plus™ нельзя использовать для переключения положительного и отрицательного проводников из-за наличия функции Combine.
Какой длительный ток выдерживает BlueSea 5511e?
Номинальный длительный ток составляет 350 А. Кратковременный номинал — 525 А в течение 5 минут.
Какой пусковой ток у модели 5511e?
Пусковой номинал составляет 700 А на каждую цепь в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное заявленное напряжение — 32 V DC.
Подходит ли выключатель для лодки с бензиновым двигателем?
Да. Производителем указано исполнение Ignition Protected, допускающее установку выключателя на борту лодок с бензиновыми двигателями.
Есть ли у BlueSea 5511e Alternator Field Disconnect?
Нет. Согласно предоставленным техническим характеристикам, функция Alternator Field Disconnect у этой модели отсутствует.
Какие силовые контакты используются?
Используются контактные шпильки из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки силовых шпилек?
Указанный производителем момент затяжки — 140 in-lb, или 15,82 Н·м.
Какой кабель указан для соответствия токовым номиналам?
В технических характеристиках указан кабель 4/0 AWG (120 мм²). Фактическое сечение кабеля в конкретной установке должно подбираться с учётом тока, длины линии, падения напряжения и требований электрической системы.
Как устанавливается BlueSea 5511e?
Конструкция корпуса позволяет использовать поверхностный монтаж или установку с задней стороны панели. Монтажные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 5511e?
В предоставленных исходных характеристиках одновременно указаны значения 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series Dual Circuit Plus™ Battery Switch 5511e — трёхпозиционный аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками с функцией Battery Combine.
Модель использует контактную схему Make-Before-Break, имеет максимальное напряжение 32 V DC, длительный ток 350 А, кратковременный ток 525 А в течение 5 минут и пусковой номинал 700 А на каждую цепь в течение 30 секунд.
Из-за наличия функции Combine модель Dual Circuit Plus™ не предназначена для одновременного переключения положительного и отрицательного проводников. Функция Alternator Field Disconnect отсутствует.
В предоставленных исходных данных для массы одновременно указаны значения 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
