Одновременное переключение
Один выключатель одновременно включает или отключает два изолированных аккумуляторных банка либо два независимых электрических контура.

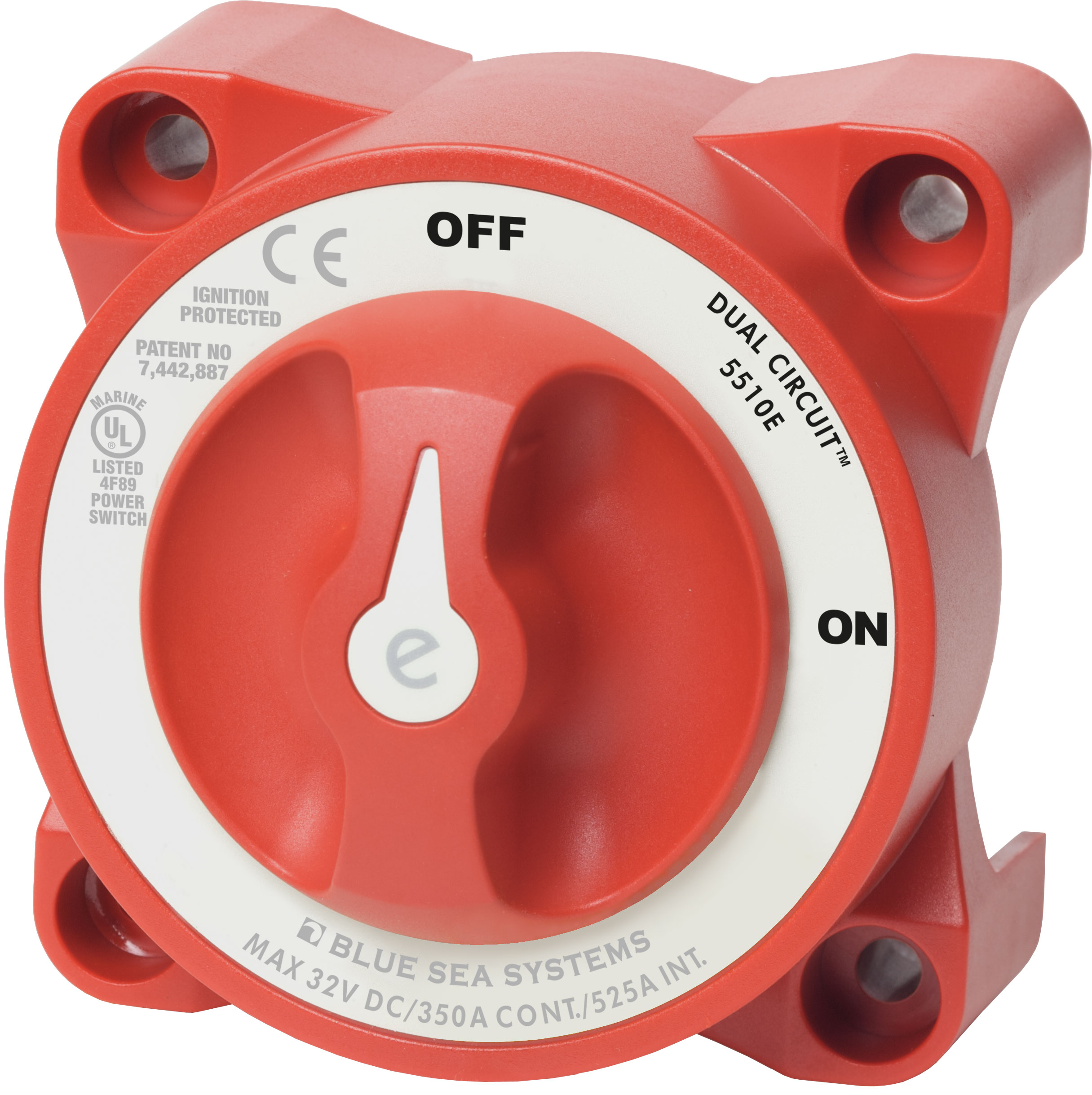

BlueSea e-Series Dual Circuit Battery Switch 5510e
0
Арт. 5510e
Заводская гарантия
Описание
Аккумуляторный выключатель BlueSea e-Series Dual Circuit 5510e одновременно переключает два изолированных аккумуляторных банка или электрических контура. Двухпозиционная схема ON/OFF позволяет одним выключателем управлять сразу двумя независимыми цепями, сохраняя их электрическое разделение.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
BLUE SEA SYSTEMS · e-SERIES · 5510e
BlueSea e-Series 5510e Dual Circuit Battery Switch
Аккумуляторный выключатель BlueSea e-Series Dual Circuit 5510e одновременно переключает два изолированных аккумуляторных банка или электрических контура. Двухпозиционная схема ON/OFF позволяет одним выключателем управлять сразу двумя независимыми цепями, сохраняя их электрическое разделение.
2 цепи
одновременное включение и отключение двух изолированных контуров
350 А
номинальный длительный ток
700 А
пусковой номинал на каждую цепь, 30 секунд
32 V
максимальное напряжение постоянного тока
Dual Circuit
Два изолированных контура под управлением одного выключателя
Blue Sea Systems e-Series 5510e — аккумуляторный выключатель типа Dual Circuit. Его задача — одновременно включать или отключать два изолированных аккумуляторных банка или электрических контура.
В отличие от схем с функцией объединения батарей, у модели 5510e Battery Combine отсутствует. Два коммутируемых контура остаются электрически разделёнными.
Согласно описанию типа Dual Circuit, такая схема также может применяться для переключения положительного и отрицательного проводников там, где подобная конфигурация требуется электрической системой.
Основные особенности
Силовой выключатель для двух независимых цепей
Без Battery Combine
Модель не имеет функции объединения аккумуляторов: коммутируемые цепи остаются разделёнными и не соединяются между собой через выключатель.
Ignition Protected
Производителем заявлено исполнение Ignition Protected, позволяющее устанавливать выключатель на борту судов с бензиновыми двигателями.
Два способа монтажа
Конструкция корпуса допускает поверхностную установку либо монтаж с задней стороны панели.
Dual Circuit
2×
Два изолированных контура переключаются одновременно одним органом управления.
Простая логика ON / OFF
BlueSea 5510e имеет два положения переключателя. В положении ON два независимых контура одновременно подключены, а в положении OFF — одновременно отключены.
При этом Dual Circuit не выполняет параллельное объединение аккумуляторных банков.
- два положения переключателя;
- два аккумуляторных входа;
- одновременное управление двумя цепями;
- изоляция между коммутируемыми контурами;
- Battery Combine отсутствует;
- AFD отсутствует.
Схемы применения
Когда используется Dual Circuit
Одновременное включение и отключение двух изолированных аккумуляторных контуров одним выключателем.
Dual Circuit может использоваться там, где необходимо синхронно управлять двумя электрически разделёнными контурами.
Согласно описанию типа Dual Circuit, схема может применяться для одновременного переключения положительного и отрицательного проводников в системах, где это требуется.
Токовые характеристики
350 А длительно и до 700 А пускового тока на цепь
Заявленный длительный ток выключателя составляет 350 А.
Кратковременный номинал — 525 А в течение 5 минут.
Пусковой номинал составляет 700 А на каждую цепь в течение 30 секунд.
Подключение
Силовые шпильки 3/8"-16 и кабель 4/0 AWG
Контактные шпильки
Размер силовых контактных шпилек — 3/8"-16 (M10).
Лужёная медь
Контактные шпильки изготовлены из лужёной меди.
Момент затяжки
Указанный момент затяжки контактных шпилек — 140 in-lb, или 15,82 Н·м.
Кабель 4/0 AWG
Для соответствия заявленным токовым номиналам указан кабель 4/0 AWG (120 мм²). Зазор для кабеля — 1,10" (27,94 мм).
!
Dual Circuit и Dual Circuit Plus™ — разные схемы.
BlueSea 5510e относится к типу Dual Circuit: он одновременно переключает два изолированных контура, но не объединяет аккумуляторные банки. Функция Battery Combine у этой модели отсутствует. Alternator Field Disconnect (AFD) также не предусмотрен.
Характеристики
Технические характеристики BlueSea e-Series Dual Circuit Battery Switch 5510e
| Основные характеристики | |
| Модель | 5510e |
| Серия | e-Series |
| Тип выключателя | Dual Circuit |
| Назначение | Одновременное переключение двух изолированных аккумуляторных банков или электрических контуров |
| Количество положений | 2 |
| Количество аккумуляторных входов | 2 |
| Battery Combine | Нет |
| Alternator Field Disconnect (AFD) | Нет |
| Ignition Protected | Да |
| Цвет | Красный |
| Электрические характеристики | |
| Максимальное напряжение | 32 V DC |
| Длительный ток (Continuous Rating) | 350 А |
| Кратковременный ток (Intermittent Rating) | 525 А / 5 минут |
| Пусковой ток (Starting Rating) | 700 А на каждую цепь / 30 секунд |
| Switching Rating | 25 А |
| Контакты и кабель | |
| Размер контактной шпильки | 3/8"-16 (M10) |
| Материал шпилек | Лужёная медь |
| Момент затяжки контактной шпильки | 140 in-lb (15,82 Н·м) |
| Кабель для соответствия заявленным номиналам | 4/0 AWG (120 мм²) |
| Зазор для кабеля 4/0 AWG | 1,10" (27,94 мм) |
| Монтаж | |
| Варианты монтажа | Поверхностный или с задней стороны панели |
| Крепёжные отверстия | Под винт 1/4" (M6) |
| Масса | |
| Вес | В исходных данных указаны 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг) |
FAQ
Частые вопросы о BlueSea 5510e
Для чего предназначен BlueSea e-Series 5510e?
Модель предназначена для одновременного включения и отключения двух изолированных аккумуляторных банков или двух независимых электрических контуров.
Что означает Dual Circuit?
Dual Circuit означает, что один выключатель одновременно управляет двумя электрически изолированными цепями. Они переключаются синхронно, но не объединяются друг с другом.
Сколько положений имеет BlueSea 5510e?
Выключатель имеет два положения — включение и отключение двух контуров.
Можно ли объединить два аккумуляторных банка?
Нет. Функция Battery Combine у модели BlueSea 5510e отсутствует.
Можно ли использовать Dual Circuit для переключения плюса и минуса?
В предоставленном производителем описании типа Dual Circuit указано, что он может использоваться для переключения положительного и отрицательного проводников в приложениях, где это требуется.
Есть ли у BlueSea 5510e Alternator Field Disconnect?
Нет. Согласно предоставленным характеристикам, функция Alternator Field Disconnect (AFD) у модели 5510e отсутствует.
Какой длительный ток выдерживает выключатель?
Заявленный длительный ток составляет 350 А. Кратковременный номинал — 525 А в течение 5 минут.
Какой пусковой ток у BlueSea 5510e?
Пусковой номинал составляет 700 А на каждую цепь в течение 30 секунд.
Какое максимальное напряжение поддерживается?
Максимальное заявленное напряжение — 32 V DC.
Подходит ли BlueSea 5510e для лодки с бензиновым двигателем?
Да. Производителем указано исполнение Ignition Protected, предназначенное для безопасной установки на борту лодок с бензиновыми двигателями.
Какие контактные шпильки используются?
Выключатель оснащён контактными шпильками из лужёной меди размером 3/8"-16 (M10).
Какой момент затяжки контактных шпилек?
Указанный момент затяжки составляет 140 in-lb, или 15,82 Н·м.
Какой кабель указан для заявленных токовых характеристик?
В характеристиках указан кабель 4/0 AWG (120 мм²). Фактический выбор кабеля для конкретной установки должен учитывать рабочий ток, длину линии, допустимое падение напряжения и требования электрической системы.
Как устанавливается BlueSea 5510e?
Конструкция корпуса допускает поверхностный монтаж или установку с задней стороны панели. Крепёжные отверстия рассчитаны под винт 1/4" (M6).
Какой вес у BlueSea 5510e?
В предоставленных исходных характеристиках одновременно приведены два значения: 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг).
BlueSea e-Series Dual Circuit Battery Switch 5510e — двухпозиционный силовой аккумуляторный выключатель для одновременного управления двумя изолированными аккумуляторными банками или электрическими контурами.
Функции Battery Combine и Alternator Field Disconnect у модели 5510e не заявлены. Согласно описанию типа Dual Circuit, выключатель также может применяться для одновременного переключения положительного и отрицательного проводников в соответствующих системах.
В предоставленных исходных данных для массы одновременно указаны значения 1,16 lb (0,53 кг) и 1,30 lb (0,59 кг). Оба значения сохранены без самостоятельной корректировки.
